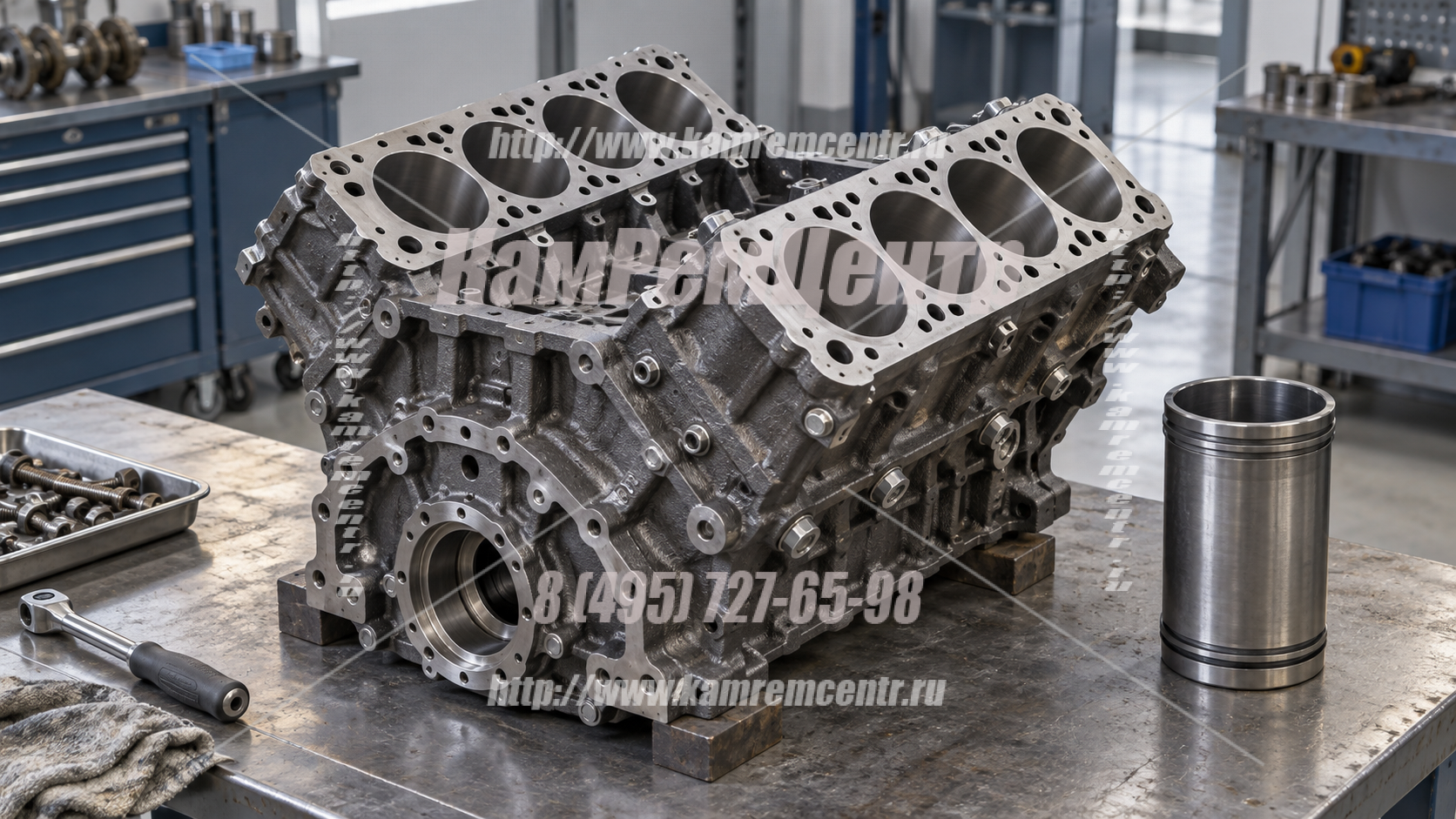

Блок цилиндров КАМАЗ 740: устройство, отличия по поколениям и когда нужен шорт-блок

Блок цилиндров — самая дорогая отливка в двигателе и единственная деталь, замена которой равнозначна замене мотора. При этом у семейства 740 есть особенность, которая сильно упрощает жизнь владельцу: гильзы здесь вставные и сменные, поэтому износ цилиндров сам по себе поводом для замены блока не является.

Разберём, как устроен блок, чем отличаются исполнения разных поколений, что означают артикулы, когда отливку списывают и в какой момент имеет смысл брать шорт-блок вместо отдельных деталей.

Устройство

Блок отлит из чугуна и представляет собой несущую основу двигателя. В верхней его части под углом 90 градусов расположены два ряда цилиндровых гнёзд с привалочными поверхностями под головки цилиндров. В нижней устанавливается коленчатый вал.

Жёсткость конструкции обеспечивается двумя решениями. Первое — картерное пространство разделено на отдельные отсеки поперечными перегородками с силовым оребрением, а в перегородках выполнены расточки под коленчатый и распределительный валы. Второе — плоскость разъёма верхней половины картера с масляным поддоном расположена низко, значительно ниже оси коленчатого вала.

Такая схема даёт высокую сопротивляемость изгибающим и скручивающим нагрузкам, что для V-образной «восьмёрки» с большим рабочим объёмом принципиально важно.

Смещение рядов цилиндров

Деталь, которая объясняет одну из особенностей мотора: левый ряд цилиндров смещён относительно правого вперёд на 29,5 миллиметра.

Причина конструктивная — на одну шатунную шейку коленчатого вала устанавливаются две нижние головки шатунов, левого и правого рядов. Смещение как раз и компенсирует их толщину.

Практическое следствие: детали левого и правого рядов не всегда взаимозаменяемы, а при сборке порядок установки имеет значение.

Каналы и полости

Рубашка охлаждения — система каналов вокруг гильз, через которые циркулирует охлаждающая жидкость. Уплотнения в зонах соединения гильз с блоком критически важны: их состояние определяет, не попадёт ли антифриз в масло или в цилиндр.

Масляные каналы обеспечивают подачу масла к трущимся поверхностям и участвуют в отводе тепла. Важны и их герметичность, и правильный диаметр — при восстановлении блока эти параметры контролируются.

Опоры коленчатого вала должны быть точно расточены, чтобы вал работал без биения и повышенного износа вкладышей. Геометрия постелей — один из ключевых параметров при дефектовке.

В нижней части цилиндров заодно с блоком отлиты бобышки под форсунки охлаждения поршней. Сами форсунки — деталь недорогая, но при их неисправности новая поршневая группа выхаживает лишь малую долю ресурса.

На правой стороне блока увеличена площадка и выполнены два дополнительных крепёжных отверстия под установку фильтра с теплообменником, а также сливное отверстие из фильтра.

Гильзы: главное преимущество конструкции

Блок цилиндров двигателей КАМАЗ изготовлен раздельно с гильзами. Гильзы представляют собой отдельные компоненты и вставляются в цилиндровые гнёзда.

Тип гильз — мокрые, легкосъёмные. Мокрые означает, что наружная поверхность гильзы напрямую омывается охлаждающей жидкостью. Легкосъёмные — что для замены не требуется специального прессового оборудования.

Изготавливаются гильзы из чугуна центробежным литьём и объёмно закаливаются токами высокой частоты для повышения износостойкости.

Практическое значение этого решения трудно переоценить. При износе цилиндров гильзы меняются комплектом вместе с поршнями и кольцами, а расточка блока не требуется — рабочая поверхность цилиндра приходит вместе с новой гильзой. Сам блок при отсутствии трещин, кавитационных повреждений и деформации остаётся в работе, и число капитальных ремонтов ограничивается не износом цилиндров, а состоянием самой отливки.

Для сравнения: у ряда современных импортных дизелей цилиндры выполнены зацело с блоком, ремонтный запас ограничен одной расточкой, после чего блок идёт в замену. Именно поэтому подходы к капитальному ремонту отечественного и импортного моторов принципиально разные, и переносить привычки с одного на другой нельзя.

Отличия блоков по поколениям

Внешне блоки разных модификаций похожи, но взаимозаменяемы далеко не всегда.

Посадочные отверстия под топливную аппаратуру

Это главное различие, о котором нужно знать. Блоки под топливную аппаратуру ЯЗДА и под аппаратуру Bosch отличаются посадочными отверстиями для крепления насоса высокого давления.

Часть мотористов практикует установку ярославского насоса на блок, рассчитанный под Bosch, закрепляя его на три отверстия вместо положенных четырёх. Такая практика существует, но технической документацией производителя она запрещена, и рекомендовать её нельзя: неполное крепление насоса высокого давления — это нагрузка на оставшиеся точки крепления и риск нарушения соосности привода.

При подборе блока тип топливной аппаратуры выясняется наравне с модификацией двигателя.

Ход поршня и рабочий объём

Часть моторов начиная с Евро-3 получила увеличенный до 130 миллиметров ход поршня, что подняло рабочий объём с 10,85 до 11,76 литра. Геометрия блока в нижней части у таких двигателей своя, и детали цилиндропоршневой группы невзаимозаменяемы с моторами меньшего хода.

Исполнения по классам

Блоки выпускаются под все поколения: от 740.10 класса Евро-0 до модификаций Евро-4 и Евро-5. Артикул привязан к конкретной модификации двигателя — например, блок для мотора Евро-4 имеет собственный каталожный номер серии 740.73.

Отдельно стоит рядная «шестёрка» семейства 910, устанавливаемая на КАМАЗ-54901. Её блок имеет собственную номенклатуру, к 740-му семейству отношения не имеющую.

Артикулы: что входит в поставку

Окончание каталожного номера указывает на комплектность, и это важно понимать до заказа.

Разница в цене между исполнениями существенная. Заказ «блока цилиндров» без уточнения комплектности регулярно приводит к тому, что приходит голая отливка, а крышки коренных подшипников, заглушки и гильзы нужно докупать отдельно.

Замена гильз: как выглядит основной ремонт

Поскольку именно замена гильз заменяет собой расточку блока, стоит понимать, из чего состоит эта работа.

Старые гильзы извлекаются из посадочных гнёзд. Благодаря лёгкосъёмному исполнению для этого не требуется прессового оборудования, хотя специнструмент облегчает задачу.

Посадочные гнёзда и пояски очищаются и промеряются. Проверяется отсутствие выработки, коррозии и кавитационных повреждений — от их состояния зависит, встанет ли новая гильза с нужным натягом и обеспечит ли герметичность.

Проверяется выступание гильзы над плоскостью блока. Параметр нормируется, и его отклонение приводит либо к прогару прокладки головки, либо к нарушению герметичности стыка.

Устанавливаются новые уплотнительные кольца в зоне соединения гильзы с блоком. Эти уплотнения отделяют рубашку охлаждения от картера, и их состояние определяет, не попадёт ли антифриз в масло.

Гильзы устанавливаются вместе с поршнями и кольцами соответствующей группы. Поршни подбираются селективно для каждого цилиндра — по расстоянию от оси поршневого пальца до днища, — и произвольная перестановка недопустима.

Собранный мотор проходит обкатку. Нарушение режима обкатки — одна из частых причин, по которым отремонтированный двигатель не выхаживает заявленного ресурса.

Шорт-блок: когда он выгоднее

Помимо блока как отливки, на рынке предлагается шорт-блок — блок цилиндров в сборе с коленчатым валом и поршневой группой.

Такие позиции формируются под конкретные поколения. Например, шорт-блок под Евро-3 собирается на базе модификаций 740.50, 740.51, 740.62 и 740.63, шорт-блок под Евро-4 — на базе 740.622, 740.632 и 740.662.

Шорт-блок оправдан, когда изношена вся нижняя часть мотора, а головки блока, топливная аппаратура и навесное оборудование в порядке — их переставляют со старого агрегата. Вы покупаете ровно то, что изношено, и не платите за то, что и так есть.

Шорт-блок проигрывает, когда, помимо низа, требуют внимания головки, форсунки и турбокомпрессор. В этом случае сумма позиций подходит к стоимости двигателя в сборе, но с большим объёмом работ и большим числом точек отказа.

Разумный порядок: сначала дефектовка с замерами, потом смета по обоим сценариям, и только затем решение.

Когда блок идёт в замену

Поскольку износ цилиндров решается заменой гильз, поводов для замены самой отливки немного, но они серьёзные.

Трещины. Чаще всего в перемычках между цилиндровыми гнёздами, в зоне посадочных поясков и в районе водяной рубашки. Выявляются опрессовкой или специальными методами контроля. Ремонт сваркой возможен, но геометрия после этого редко остаётся в допуске.

Кавитационные повреждения. Специфическая беда моторов с мокрыми гильзами и жидкостным охлаждением. При работе на воде или на антифризе неправильной концентрации поверхности со стороны рубашки охлаждения разъедает изнутри. Если повреждена гильза, она меняется, а вот кавитация посадочных поверхностей самого блока — приговор.

Повреждение постелей коленчатого вала. Проворот вкладыша разбивает опору, и восстановление геометрии доступно не каждому производству.

Деформация привалочной плоскости. Следствие перегрева. Фрезеровка возможна в ограниченных пределах по толщине, дальше — замена.

Разбитые посадочные пояски под гильзы. Если гильза не получает правильной посадки, герметичность нарушается и антифриз уходит в масло или в цилиндр.

Следы предыдущего ремонта сомнительного качества: наплавки, нештатные втулки, нестандартный крепёж. Каждый такой след требует отдельной оценки.

Как определить, что стоит перед вами

Ситуация типичная: блок куплен с рук или лежит на складе без документов. Определить модификацию можно по нескольким признакам.

Маркировка на отливке. Основной источник — каталожный номер и серийный номер, нанесённые на блок. По ним модификация определяется однозначно.

Посадочные отверстия под топливный насос. Их число и расположение отделяют блок под аппаратуру ЯЗДА от блока под Bosch.

Площадка под фильтр с теплообменником на правой стороне. Увеличенная площадка с двумя дополнительными крепёжными отверстиями и сливным отверстием указывает на исполнения, рассчитанные под такую установку.

Наличие и состояние бобышек под форсунки охлаждения поршней в нижней части цилиндров.

Геометрия нижней части, связанная с ходом поршня. Блоки под ход 120 и 130 миллиметров различаются, и перепутать их при заказе поршневой группы — распространённая и дорогая ошибка.

Если признаки противоречат друг другу, блок, скорее всего, уже проходил нестандартный ремонт. В этом случае комплектующие подбираются по факту, с замерами, а не по каталогу.

Как выбирать блок при покупке

Модификация двигателя и соответствующий ей артикул. Не «на 740-й», а под конкретный индекс.

Тип топливной аппаратуры — ЯЗДА или Bosch. Определяет посадочные отверстия.

Комплектность по окончанию артикула: с гильзами или без, с крышками коренных подшипников, с заглушками.

Новый или после капитального ремонта. Для восстановленных выясняется, проверялся ли блок на трещины и опрессовкой, растачивались ли постели коленчатого вала, в каком состоянии посадочные пояски под гильзы, фрезеровалась ли привалочная плоскость и сколько толщины снято.

Наличие отметок ОТК, серийного и каталожного номера, спецификации производителя.

Условия гарантии — письменно, с указанием срока и порядка действий при отказе. Для детали такой стоимости устные договорённости неприемлемы.

Что заказывается вместе с блоком

Гильзы и уплотнения — строго в исполнении, указанном для вашей модификации, включая ремонтные размеры, если они применимы.

Поршни, кольца и пальцы соответствующей группы. Поршни подбираются селективно для каждого цилиндра, и произвольная установка недопустима.

Вкладыши коренные и шатунные нужного размера.

Полный комплект прокладок, включая прокладку головки блока.

Форсунки охлаждения поршней — проверяются обязательно.

Масляный насос, теплообменник и элементы системы смазки. Ставить старый насос на свежий низ мотора — экономия с предсказуемым финалом.

Термостат, помпа, патрубки, если причиной ремонта был перегрев.

Ремонт блока: что можно, а что нельзя

Не всякий дефект отливки означает списание, и полезно понимать границы.

Что восстанавливается штатно. Расточка постелей коленчатого вала под номинальный размер при их износе в допустимых пределах. Фрезеровка привалочной плоскости под головки при короблении — в пределах допуска по толщине. Восстановление резьбовых соединений. Замена заглушек.

Что восстанавливается условно. Посадочные пояски под гильзы при незначительной выработке. Операция требует точного оборудования, и результат зависит от квалификации исполнителя: неверная посадка гильзы означает нарушение герметичности и попадание охлаждающей жидкости в масло или цилиндр.

Что не восстанавливается. Трещины в перемычках между цилиндрами и в зоне водяной рубашки — сварка чугуна возможна, но геометрия и остаточные напряжения после неё делают ресурс непредсказуемым. Глубокие кавитационные повреждения посадочных поверхностей. Разрушенные постели коленчатого вала после проворота вкладыша с потерей геометрии.

Отдельно про фрезеровку плоскости: каждая операция снимает толщину, и суммарный запас ограничен. Блок, у которого плоскость уже фрезеровалась дважды, дальнейшему восстановлению обычно не подлежит. При покупке восстановленного блока этот вопрос задаётся прямо.

Как продлить ресурс блока

Охлаждающая жидкость правильного состава и концентрации. Работа на воде или на антифризе без нужного пакета присадок ведёт к кавитационному разрушению, а это самый дорогой из возможных сценариев.

Температурный режим. Перегрев ведёт к короблению плоскостей и трещинам. Состояние радиатора, термостата, помпы и вязкостной муфты вентилятора проверяется регулярно, а не по факту закипания.

Чистое масло и своевременная его замена. От состояния системы смазки зависит жизнь вкладышей, а проворот вкладыша разбивает постель.

Воздушный фильтр и герметичность впускного тракта. Пыль, попавшая в обход фильтра, работает как абразив по зеркалу гильз.

Контроль давления масла. Падение давления на прогретом двигателе — сигнал, при котором эксплуатацию прекращают, а не откладывают ремонт до конца рейса.
