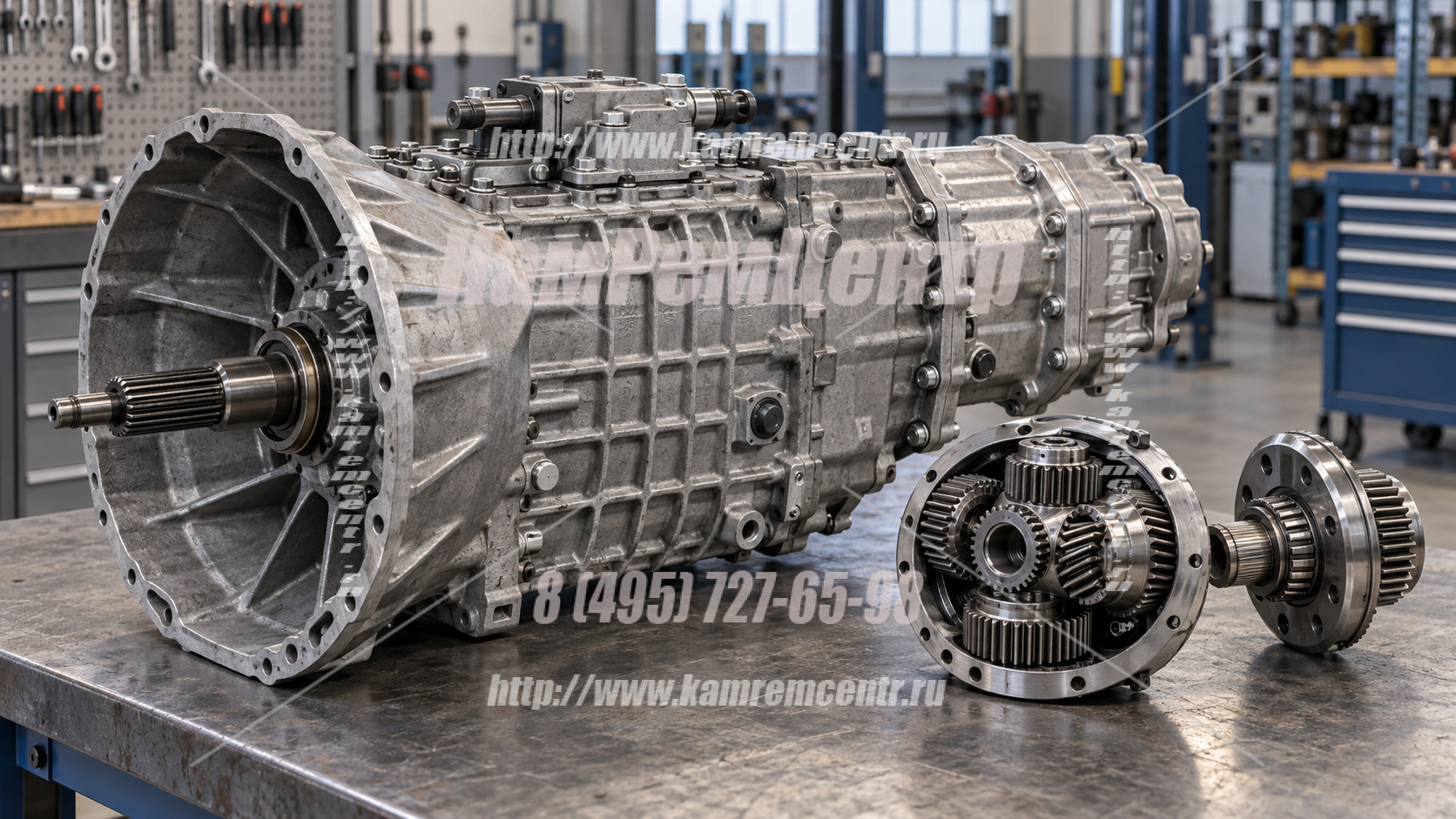

Демультипликатор ZF 16S: как работает понижающий ряд коробки

Шестнадцать ступеней в механической коробке — цифра, которая смущает всех, кто садится за такую машину впервые. Рычаг при этом ходит по обычной схеме на четыре передачи, педаль сцепления одна, и откуда берутся остальные двенадцать, неочевидно.

Разбираемся, как из четырёх передач получается шестнадцать, чем делитель отличается от демультипликатора, как читается схема переключения и какие ошибки водителя убивают эти узлы быстрее всего.

Арифметика: откуда шестнадцать ступеней

Коробка состоит из трёх последовательно работающих частей.

Основной редуктор — четырёхступенчатый, плюс передача заднего хода. Это то, что водитель переключает рычагом.

Делитель на входе. Промежуточный вал с дополнительной парой шестерён, который делит каждую передачу основного редуктора надвое. Четыре передачи превращаются в восемь.

Демультипликатор на выходе. Планетарный редуктор, который удваивает набор ещё раз: восемь превращаются в шестнадцать.

Итого: четыре механические позиции рычага, две ступени делителя и два диапазона демультипликатора дают шестнадцать передач вперёд. Водитель при этом физически переключает рычагом только четыре положения, а остальное задаётся преселекторами.

Делитель и демультипликатор: в чём разница

Эти два узла постоянно путают, хотя работают они по-разному и решают разные задачи.

Делитель

Расположен на входе в коробку. Конструктивно это одна пара цилиндрических шестерён с синхронизатором. Управление пневматическое.

Задача делителя — уменьшить разрыв между соседними передачами. Он даёт промежуточную ступень между, скажем, третьей и четвёртой, позволяя двигателю не проваливаться за пределы рабочего диапазона оборотов при переключении. Разница в передаточных числах между ступенями делителя небольшая.

Демультипликатор

Расположен на выходе коробки, после основного редуктора. По конструкции это планетарный редуктор. Управление тоже пневматическое.

Задача демультипликатора другая — он не уменьшает разрывы, а сдвигает весь диапазон целиком. Низший диапазон даёт тягу для трогания с полной загрузкой, движения по бездорожью и работы на подъёмах. Высший — рабочие и трассовые скорости.

Проще всего представлять так: демультипликатор переключает коробку между двумя режимами — «тяга» и «скорость», а делитель внутри каждого режима сглаживает переходы между передачами.

Схема переключения: двойное Н

Механически рычаг ходит по схеме двойного Н-включения. Она разделена на пять расположенных рядом дорожек.

Нейтральное положение рычага находится на дорожках 3–4 или 5–6. Пружинные фиксаторы постоянно прижимают рычаг именно к нейтральному положению — если отпустить его в свободном состоянии, он вернётся туда сам.

Схема включения имеет два варианта: один для низшего диапазона демультипликатора, другой для высшего. Внешне позиции рычага в обоих случаях одинаковы, а фактические передачи разные. Отсюда и главная особенность управления такой коробкой: одно и то же положение рычага в разных диапазонах означает разные передачи.

Переключение передач выполняется механически, ступени делителя и диапазоны демультипликатора — пневматическим приводом. Управление в целом простое: водитель выжимает сцепление и перемещает кулису в нужную позицию.

Как правильно переходить между диапазонами

Ключевой момент, на котором чаще всего ошибаются новички.

Переход из низшего диапазона в высший выполняется не произвольно, а в определённой точке — когда пройден весь набор передач нижнего диапазона. Демультипликатор выбирается заранее, а фактическое переключение происходит при выжатом сцеплении, одновременно с переводом рычага.

Ошибка, которая встречается постоянно: попытка переключить диапазон под нагрузкой или без полного выжима сцепления. Планетарный ряд в этот момент испытывает ударную нагрузку, и синхронизаторы демультипликатора изнашиваются быстрее всего остального узла.

Вторая распространённая ошибка — работать одним диапазоном там, где нужен другой. Трогание с полной загрузкой в высшем диапазоне означает работу сцепления на грани, а движение по трассе в низшем — постоянный перекрут двигателя.

Третья — «дёргать» демультипликатор туда-сюда на переменном рельефе вместо того, чтобы пользоваться делителем. Делитель для того и существует, чтобы сглаживать нагрузку внутри диапазона.

Модельный ряд и допустимый момент

В обозначении ZF первая цифра означает число ступеней, буква S — синхронизированную механическую коробку, а число после буквы соотносится с допустимым крутящим моментом.

Шестнадцатиступенчатые коробки предназначены для тяжёлых грузовиков с двигателями мощностью примерно от 320 до 500 лошадиных сил. Масса узла составляет порядка 280–290 килограммов.

В зависимости от модели автомобиля коробка может комплектоваться коробкой отбора мощности — на это указывает суффикс «ТО» в обозначении.

Практический вывод при подборе: коробку нельзя брать «ступеней побольше», не сверившись с моментом двигателя. Узел, рассчитанный на меньший момент, проживёт недолго вне зависимости от того, встал он по картеру или нет.

Когда какой диапазон использовать

Низший диапазон демультипликатора. Трогание с места с полной загрузкой, движение по бездорожью, работа на крутых подъёмах, маневрирование на площадке, движение в колонне на малой скорости.

Высший диапазон. Все рабочие и трассовые режимы после разгона.

Делитель внутри диапазона. Используется постоянно: он позволяет держать двигатель в узком экономичном интервале оборотов при разгоне и при изменении нагрузки. На магистральных маршрутах именно за счёт делителя достигается основная экономия топлива.

Практическое правило: диапазон выбирается по характеру участка, делитель — по текущей нагрузке и оборотам.

Как читается схема на рукоятке

Схема нанесена на рукоятку рычага, и разобраться в ней проще, чем кажется, если понимать принцип.

На схеме показаны два набора позиций: один соответствует низшему диапазону демультипликатора, другой высшему. Позиции рычага в обоих наборах совпадают, различаются только номера передач.

Преселектор диапазона обычно выполнен в виде переключателя на рукоятке. Водитель заранее выбирает диапазон, а фактическое переключение происходит при выжиме сцепления и переводе рычага. То же касается и делителя: его ступень задаётся преселектором до переключения, а не после.

Нейтральное положение находится в средней части схемы, на дорожках между третьей и четвёртой либо пятой и шестой передачами. Пружинные фиксаторы возвращают рычаг именно туда, поэтому «нащупать нейтраль» на такой коробке проще, чем на отечественной.

Совет для тех, кто пересел на такую машину недавно: первое время имеет смысл проговаривать про себя текущий диапазон. Большинство ошибок происходит именно от того, что водитель забывает, в каком режиме находится коробка, и включает не ту передачу.

Типичные неисправности

Не переключается делитель или демультипликатор. Первое, что проверяют, — не саму коробку, а пневматику: давление в контуре, состояние клапанов и магистралей, наличие влаги. Зимой замёрзший конденсат лидирует среди причин с большим отрывом, и к износу узла это отношения не имеет.

Тугое или неполное включение передач. Начинают с привода — тяги, кулиса, регулировка. Значительная часть жалоб на «убитую ZF» устраняется настройкой за час. Если привод в порядке, следующий кандидат — сцепление, которое ведёт и не даёт первичному валу остановиться.

Выбивает передачу. Износ синхронизаторов, вилок и фиксаторов либо разрегулировка привода.

Вой и гул, меняющиеся с оборотами. Подшипники или зубчатые пары. Если звук пропадает при выжатом сцеплении, круг поиска сужается до первичного вала и делителя.

Течь масла. Сальники, прокладки, забитый сапун. При перекрытой вентиляции давление в картере растёт и выдавливает масло через все уплотнения сразу.

Отдельно по демультипликатору: разрушение планетарного ряда. Обычно результат систематических переключений под нагрузкой. Ремонт возможен, но требует специалиста и деталей, наличие которых зависит от поставщика.

Обслуживание

Требования к этим коробкам строже, чем к отечественной механике, и на этом чаще всего экономят.

Масло. Узел чувствителен к марке и качеству трансмиссионного масла: применение неподходящего продукта заметно сокращает ресурс синхронизаторов. Интервалы замены выдерживают по регламенту, а не по ощущениям. Ориентир, который называют для коробок этого класса, — замена не реже чем через 60 тысяч километров, с поправкой на условия эксплуатации.

Пневмосистема. Обслуживается отдельно: слив конденсата, исправный осушитель, целостность магистралей. Зимой — с особым вниманием, поскольку и делитель, и демультипликатор управляются воздухом.

Привод переключения. Периодически регулируется: со временем в тягах появляются люфты, переключение становится тугим, и водитель начинает прикладывать усилие, разбивая механизм дальше.

Прогрев. Коробки этого класса плохо переносят высокие нагрузки без предварительного прогрева. Зимой перед началом работы масло должно прогреться, а первые километры проходятся без полной загрузки.

Сцепление. Ведущее сцепление не даёт первичному валу остановиться, и вся работа по синхронизации ложится на синхронизаторы. Изношенное сцепление убивает свежую коробку за сезон.

Что даёт широкий диапазон на практике

Шестнадцать ступеней — не маркетинговая цифра, а ответ на конкретную задачу.

Тяжёлый грузовик работает в двух принципиально разных состояниях: порожним и с полной загрузкой. Разница по массе автопоезда может быть двукратной и более. Коробка с узким диапазоном либо не позволит тронуться гружёной машине без насилия над сцеплением, либо заставит порожнюю крутить двигатель на трассе.

Широкий диапазон решает обе задачи. Нижние передачи низшего диапазона дают тягу для трогания с максимальной загрузкой и для движения по тяжёлым участкам. Верхние передачи высшего диапазона позволяют держать экономичные обороты на трассе.

Второй эффект — малые разрывы между соседними ступенями. При разгоне гружёной машины двигатель после каждого переключения остаётся в рабочем диапазоне и не проваливается. Разгон получается ровнее, а расход топлива ниже.

Третий — снижение нагрузки на двигатель и трансмиссию в целом. Возможность точно подобрать передачу под нагрузку означает, что мотор реже работает внатяг, а сцепление реже используется для компенсации неподходящей передачи.

Оборотная сторона — сложность. Больше узлов, больше пневматики, выше требования к обслуживанию и к квалификации водителя. Именно поэтому на технике, работающей на коротких плечах с постоянной нагрузкой, шестнадцатиступенчатая коробка избыточна, и там разумнее коробка попроще.

Чем это отличается от отечественного делителя

Сравнение полезно тем, кто пересаживается с машины с коробкой 152 или 154.

У отечественной десятиступенчатой коробки есть только делитель: пять основных передач умножаются на две ступени делителя. Демультипликатора в конструкции нет, и общий диапазон передаточных чисел уже.

У шестнадцатиступенчатой ZF работают оба узла — и делитель, и демультипликатор. Диапазон шире, разрывы между ступенями меньше, но и логика управления сложнее: нужно держать в голове не только ступень делителя, но и текущий диапазон.

Усилие на рычаге у немецкой коробки заметно меньше, синхронизаторы допускают переключение без двойного выжима сцепления. На длинной смене это напрямую влияет на утомляемость водителя.

Схема переключения при этом другая, и первые дни после пересадки требуют внимания. Именно в этот период чаще всего и происходят ошибки, которые потом выливаются в ремонт.

Ошибки водителя, которые стоят ремонта

Соберём отдельным списком то, что чаще всего приводит к преждевременному ремонту этих коробок. Все пункты связаны не с износом, а с манерой работы.

Переключение диапазона под нагрузкой. Планетарный ряд демультипликатора получает ударную нагрузку, синхронизаторы изнашиваются ускоренно. Самая дорогая из привычек.

Переключение без полного выжима сцепления. Синхронизаторам приходится останавливать вращающийся первичный вал, чего они делать не рассчитаны.

Работа с изношенным или неотрегулированным сцеплением. Тот же эффект, но постоянно.

Начало движения с непрогретым маслом зимой. Коробки этого класса плохо переносят нагрузку до прогрева.

Попытка запустить двигатель с буксира на включённой передаче. При этом первичный вал не вращается, давления масла в узле нет, и такая процедура способна вывести коробку из строя.

Езда с постоянной работой одним диапазоном там, где нужен другой. Либо перекрут двигателя, либо работа внатяг — оба варианта нагружают и мотор, и трансмиссию.

Игнорирование пневматики. Влага в системе зимой обездвиживает и делитель, и демультипликатор, а попытки «продавить» переключение силой ломают механизм.

Что учесть при замене узла

Артикул, а не модель. Одна и та же модель ZF выпускается в разных исполнениях под разные шасси. Внешне похожие узлы могут не совпадать по присоединительным размерам, приводу, комплектации по отбору мощности и насосу гидроусилителя.

Соответствие моменту двигателя.

Наличие отбора мощности, если оно требуется по конструкции машины.

Комплектность элементов пневмопривода делителя и демультипликатора: клапаны, магистрали, преселекторы.

Состояние узла — новый или после капитального ремонта. Для восстановленных выясняется, менялись ли синхронизаторы и подшипники комплектом и проходила ли коробка проверку на стенде под нагрузкой.

Условия гарантии — письменно, с указанием срока, порядка действий при отказе и того, кто оплачивает демонтаж и повторную установку.
