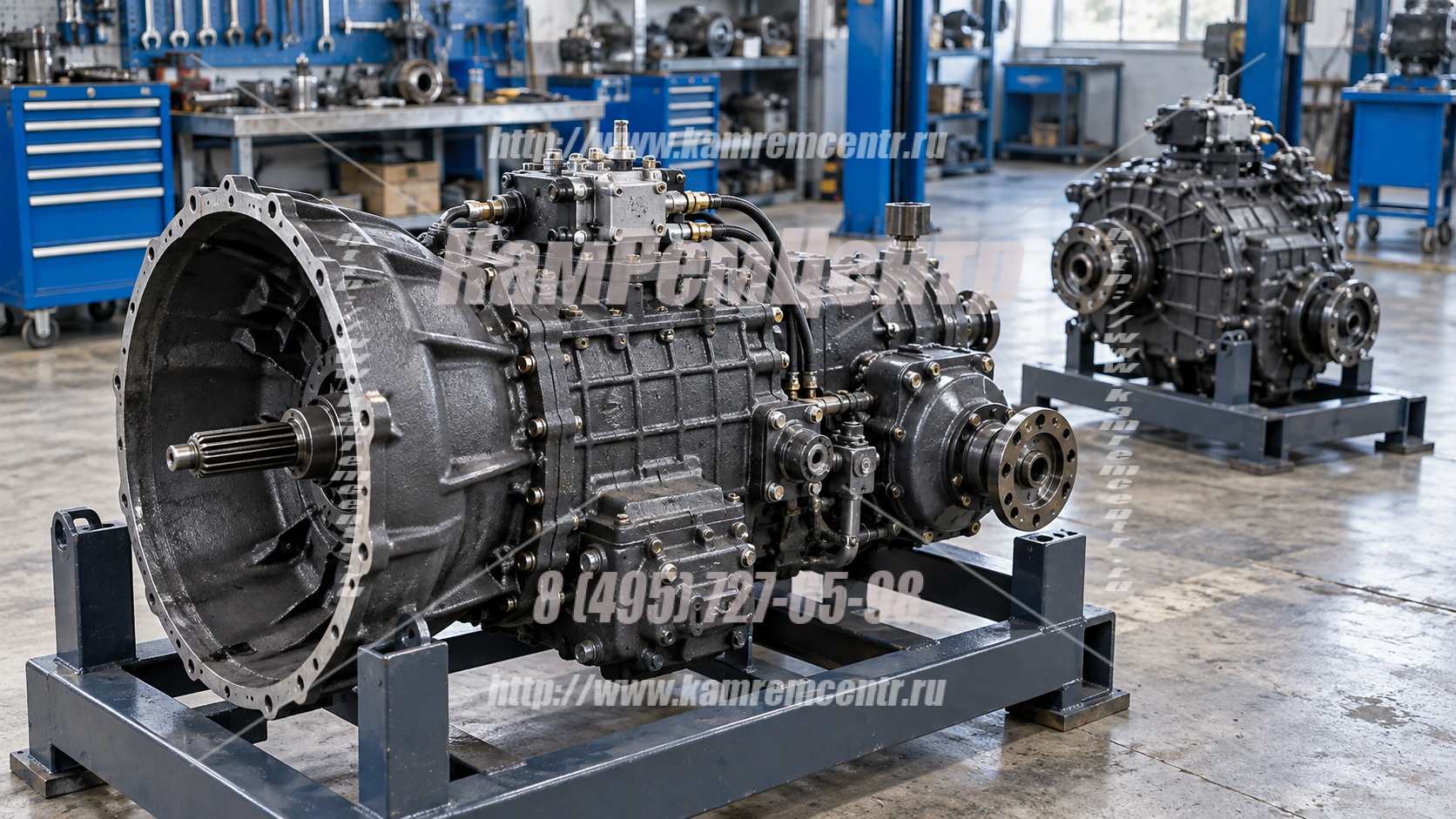

КПП на полноприводные КАМАЗ: 43118, 4310, 43114, 5350, 6350 — как подобрать

У полноприводной техники подбор коробки передач устроен сложнее, чем у дорожной. Причина в том, что коробка здесь работает не сама по себе, а в связке с раздаточной коробкой и редукторами трёх мостов. Ошибка в подборе проявляется не сразу отказом, а постепенным износом смежных узлов.

Добавьте к этому длительность выпуска: модели вроде 4310 и 43118 производились десятилетиями, и за это время сменилось несколько поколений трансмиссий. Разберём, что реально стояло на полноприводных машинах и как определить нужное исполнение.

Что стояло по моделям

КАМАЗ-4310 и 43101

На первые полноприводные вездеходы ставили коробку модели 14 — пятиступенчатую, без делителя. Позже трансмиссию усилили по валу и синхронизаторам, и на смену пришла модель 142.

Обе коробки простые и ремонтопригодные, но диапазон передаточных чисел у них узкий. Для машины, которая большую часть времени работает на бездорожье с полной загрузкой, это ощутимое ограничение: разрывы между передачами велики, и двигатель после каждого переключения проваливается за пределы рабочего диапазона.

КАМАЗ-43114 и 43118

Вездеходные машины этого семейства оснащались сразу несколькими разновидностями коробок: пятиступенчатой 142, десятиступенчатой 152, десятиступенчатой 154, а также импортными ZF девятиступенчатой и шестнадцатиступенчатой серий.

То есть разброс здесь максимальный, и подобрать узел «по модели грузовика» невозможно в принципе. Определять нужно по агрегату.

Для 43118 наиболее характерна коробка 154 — она разрабатывалась с расчётом на работу под постоянной нагрузкой и на полноприводной технике показывает себя лучше остальных отечественных вариантов.

Семейство «Мустанг»: 4350, 5350, 53501, 53504

На эти машины устанавливается коробка передач модели 154. Она же применяется на 43505.

Выбор объясняется характеристиками: узел выдерживает нагрузку от крутящего момента до 1100 Нм и рассчитан на тяжёлые режимы работы. Для армейского и внедорожного семейства это ключевое требование.

На модификациях 53501 в каталогах встречается также коробка модели 161 — исполнение, применяемое на части машин этого шасси. Поэтому даже внутри одной модели вариантов может быть больше одного.

КАМАЗ-43501

На этой машине применяется коробка передач модели 141 — пятиступенчатое исполнение без делителя.

Многоосные: 6350 и 6450

На восьмиколёсные машины устанавливается отечественная коробка модели 161, а также импортные шестнадцатиступенчатые ZF. Последние применяются на 6350, 6450, а за пределами полноприводного семейства — на 6520, 65221, 65225 и 5460.

Сводная таблица

КПП 154: основная коробка полноприводных машин

Поскольку именно она чаще всего оказывается предметом подбора, стоит разобрать её отдельно.

Конструктивно это пятиступенчатая коробка в связке с двухступенчатым делителем, дающая десять передач вперёд. Разрабатывалась на Камском автозаводе по чертежам немецких трансмиссий и считается негласным аналогом ZF 9S1310 — при отказе импортной коробки на её место можно поставить отечественную.

Применяемость: 43118, 4350, 43505, 5350, 65115, 53605, 43114.

Отличия от предшественницы, модели 152, следующие. Усилены синхронизаторы. Надёжнее фиксируются шестерни. Доработан механизм управления делителем. В опоры первичного, вторичного и промежуточного валов введены конические подшипники.

Допустимый крутящий момент — до 1100 Нм. Это тот параметр, по которому коробку сверяют с двигателем: узел, рассчитанный на меньший момент, чем выдаёт мотор, проживёт недолго независимо от того, встал он по картеру или нет.

Принципиальный момент, на котором ошибаются постоянно: модели 152 и 154 несовместимы по типу сцепления. Коробка 154 рассчитана под однодисковое сцепление, 152 — под двухдисковое. Комплект от одной к другой не подходит, и распространённое мнение, будто конструкции идентичны, ошибочно.

Отдельно отмечают, что пневматическое управляющее устройство делителя у 154 непростое в обращении, и к его техническому обслуживанию имеет смысл привлекать подготовленный персонал.

Как правильно переключаться на бездорожье

Это тот раздел, который стоит прочитать даже тем, кто коробку менять не собирается: неправильная манера езды выбивает синхронизаторы делителя быстрее, чем весь остальной узел вырабатывает ресурс.

Логика управления такая. Делитель переключается заранее — водитель выбирает ступень переключателем на рычаге, а фактическое переключение происходит в момент выжима сцепления. Возможность переключить передачу сохраняется только при выключенном сцеплении.

Для разгона на дороге с твёрдым покрытием применяется схема, при которой машина последовательно проходит верхние ступени делителя на низших передачах и переходит на смешанную схему ближе к высшим: 1В — 2В — 3В — 4Н — 4В — 5Н — 5В.

При движении по пересечённой местности и на участках с плохой проходимостью используется другая последовательность, с работой на нижних ступенях делителя в начале разгона: 1Н — 2Н — 3Н — 4Н — 4В — 5Н — 5В.

Смысл различия в том, что на бездорожье нужен запас тяги на каждой передаче, а на твёрдом покрытии — минимальные разрывы и экономичные обороты. Использование дорожной схемы в тяжёлых условиях приводит к работе двигателя под нагрузкой на неподходящих режимах и к перегрузке трансмиссии.

Чего делать нельзя категорически: трогаться с места на понижающей ступени делителя под полной загрузкой, переключаться без полного выжима сцепления, начинать движение с непрогретым маслом зимой.

ZF на полноприводных машинах

Импортные коробки на этой технике встречаются в двух вариантах.

Девятиступенчатая ZF 9S1310 серии Ecomid выдерживает крутящий момент до 1300 Нм и устанавливается на шасси и самосвалы средней грузоподъёмности. На полноприводных машинах встречается на 43114 и 43118.

Шестнадцатиступенчатая ZF ориентирована на тяжёлое семейство и выдерживает момент до 1850 Нм. Изначально выпускалась под обозначением 16S151, в настоящее время — как 16S1820. По конструкции это механическая коробка с планетарным демультипликатором и механическим делителем. Собирается предприятием «ZF КАМА» в Набережных Челнах, масса узла порядка 290 килограммов.

Практический момент при подборе импортной коробки: одна и та же модель выпускается в разных исполнениях под разные шасси, и различаются они артикулом. Внешне похожие узлы могут не совпадать по присоединительным размерам, приводу, комплектации по отбору мощности и насосу гидроусилителя. При заказе указывается артикул, а не модель.

Замена коробки: порядок действий

Чтобы замена не растянулась на недели, работу лучше выстроить в определённой последовательности.

Шаг первый — определить, что стоит. Модель и номер с таблички, тип сцепления, наличие и тип отбора мощности, состояние привода переключения. По возможности — подбор по номеру шасси через заводскую базу.

Шаг второй — решить, ставим то же или переходим на другое исполнение. Если задача вернуть технику в работу, разумнее ставить аналогичный узел. Переход на другое семейство планируется отдельно и с полной сметой.

Шаг третий — собрать перечень сопутствующих позиций до заказа коробки, а не после. Комплект сцепления, крепёж, уплотнения, элементы привода, масло. Проверить состояние маховика и карданной линии.

Шаг четвёртый — согласовать с поставщиком комплектность и получить письменный перечень того, что физически идёт с агрегатом. Названия комплектаций у разных продавцов не совпадают.

Шаг пятый — оговорить условия гарантии: срок, что считается гарантийным случаем, кто оплачивает демонтаж и повторную установку. Для узла такой массы стоимость работ сопоставима со стоимостью части деталей.

Шаг шестой — после установки выполнить регулировку привода и проверить работу делителя на всех ступенях до выезда, а не в первом рейсе.

Связка с раздаточной коробкой и редукторами

На полноприводной машине коробка передач — только одно звено. Дальше момент идёт в раздаточную коробку, которая распределяет его между передним мостом и задней тележкой, а затем в редукторы мостов.

Из этого следуют два практических правила.

Первое: суффикс «ТО» в обозначении импортной коробки указывает на исполнение с коробкой отбора мощности. Для машины с надстройкой, лебёдкой или гидравликой это обязательное требование — узел без отбора внешне похож, но для такой техники бесполезен.

Второе: передаточные числа коробки должны быть согласованы с редукторами мостов. Полноприводная техника обычно комплектуется тяговыми парами с высоким передаточным числом, рассчитанными на бездорожье. Если машину перевели на трассовую работу, а трансмиссию оставили прежней, двигатель будет крутиться на лишних оборотах и жечь топливо впустую. Обратная ситуация — скоростная пара на технике, работающей с постоянным перегрузом, — ведёт к перегреву и ускоренному износу.

Пятиступенчатая или десятиступенчатая: что выбрать

Для машин, которые комплектовались обоими вариантами, вопрос возникает регулярно, и однозначного ответа нет.

Пятиступенчатая коробка проще, легче, дешевле в покупке и ремонте, содержит меньше узлов, способных отказать. У неё нет пневматики делителя, а значит нет и связанных с ней зимних проблем. Для машины, работающей на коротких плечах, в основном порожней или с умеренной загрузкой, этого достаточно.

Десятиступенчатая даёт вдвое больше ступеней при том же диапазоне. Разрывы между передачами вдвое меньше, двигатель после переключения остаётся в рабочем диапазоне оборотов, разгон гружёной машины получается ровнее, а расход топлива ниже. На технике, которая постоянно работает с полной загрузкой или по тяжёлым дорогам, разница ощутима.

Обратный переход — с десятиступенчатой на пятиступенчатую ради экономии — распространённая ошибка. Экономия на узле оборачивается перерасходом топлива и повышенной нагрузкой на двигатель, поскольку на каждом переключении мотор выпадает из экономичного диапазона.

Отдельно стоит учесть, что модели 14 и 15 полностью взаимозаменяемы со своими модифицированными версиями — 142 и 152 соответственно. Это расширяет круг подходящих вариантов при поиске.

Как определить, что стоит на машине

Начинают с таблички на картере коробки, где указаны модель и заводской номер. Специалисты поставщиков прямо рекомендуют перед покупкой сверять номер непосредственно на агрегате, а не полагаться на документы.

Если табличка утрачена, работают по совокупности признаков. Наличие делителя разделяет семейства: пятиступенчатая коробка или десятиступенчатая. Механизм переключения делителя старого образца с множеством металлических трубок указывает на раннюю модель, компактный механизм нового образца — на 152 или 154. Тип сцепления отделяет 152 от 154. Латинские обозначения и характерная форма картера сразу выдают ZF.

Если хотя бы один признак противоречит остальным, вероятнее всего узел уже перебирали с использованием деталей от другой модели, и подбирать запчасти нужно по факту.

У части поставщиков есть возможность подобрать агрегат по номеру шасси через заводскую базу данных. Для полноприводной техники с её разбросом исполнений это самый надёжный путь.

Что докупается вместе с коробкой

Комплект сцепления — корзина, ведомый диск, выжимная муфта. Обязательно при смене семейства коробки и почти всегда при замене узла в сборе.

Подушки и кронштейны крепления, уплотнения и прокладки картера.

Элементы привода переключения: тяги, кулиса, при переходе на другое семейство — механизм целиком.

Карданный вал или промежуточная опора, если менялись фланцы. На полноприводной машине карданов больше, и проверять нужно всю линию — от коробки до раздатки и дальше на мосты.

Масло нужного объёма и элементы пневмопривода делителя, которые логично освежить, пока узел снят.

Состояние маховика и его венца проверяется отдельно. Менять коробку и оставлять маховик с выработкой — значит планировать повторный ремонт.

Типичные неисправности

Набор симптомов у полноприводных машин тот же, что у дорожных, но проявляется он раньше из-за более тяжёлых режимов работы.

Не включаются повышенные ступени делителя. Прежде чем разбирать коробку, проверяют пневматику: давление в контуре, кран управления, состояние воздухопроводов, наличие влаги. На технике, работающей в поле, эта неисправность лидирует с большим отрывом.

Тугое включение передач. Начинают с привода — тяги, кулиса, регулировка. Затем проверяют сцепление: если оно ведёт, первичный вал не останавливается и синхронизаторам приходится работать за него.

Самопроизвольное выключение передачи. Износ синхронизаторов, вилок и фиксаторов либо разрегулировка привода.

Вой и гул, меняющиеся с оборотами. Подшипники или зубчатые пары. Если звук пропадает при выжатом сцеплении, круг поиска сужается до первичного вала и делителя.

Течь масла. Сальники, прокладки картера, забитый сапун.

Отдельная категория, характерная именно для полноприводной техники, — повреждения, вызванные ударными нагрузками. Работа с пробуксовкой и последующим резким сцеплением колёс с грунтом даёт нагрузки, на которые трансмиссия не рассчитана. Отсюда сколотые зубья, разрушенные шлицы и повреждённые подшипники на машинах с относительно небольшим пробегом.

Особенности эксплуатации

Полноприводная техника нагружает трансмиссию сильнее дорожной, и несколько правил здесь стоят дороже обычного.

Пневматика делителя зимой. Слив конденсата, исправный осушитель, целостность магистралей. Замёрзшая влага — самая частая причина того, что повышенные ступени перестают включаться, и к износу коробки эта неисправность отношения не имеет.

Прогрев масла перед началом работы. При отрицательных температурах трогаться сразу и сразу нагружать трансмиссию нельзя.

Чистый сапун. При забитой вентиляции давление в картере растёт и выдавливает масло через все уплотнения сразу.

Регулировка привода переключения. Со временем в тягах появляются люфты, водитель начинает переключаться с усилием и списывает это на износ коробки, хотя достаточно настройки.

Согласованная работа с блокировками. Езда с постоянно заблокированным межосевым дифференциалом по твёрдому покрытию нагружает всю трансмиссию циркулирующей мощностью, и коробка страдает наравне с раздаткой и мостами.
