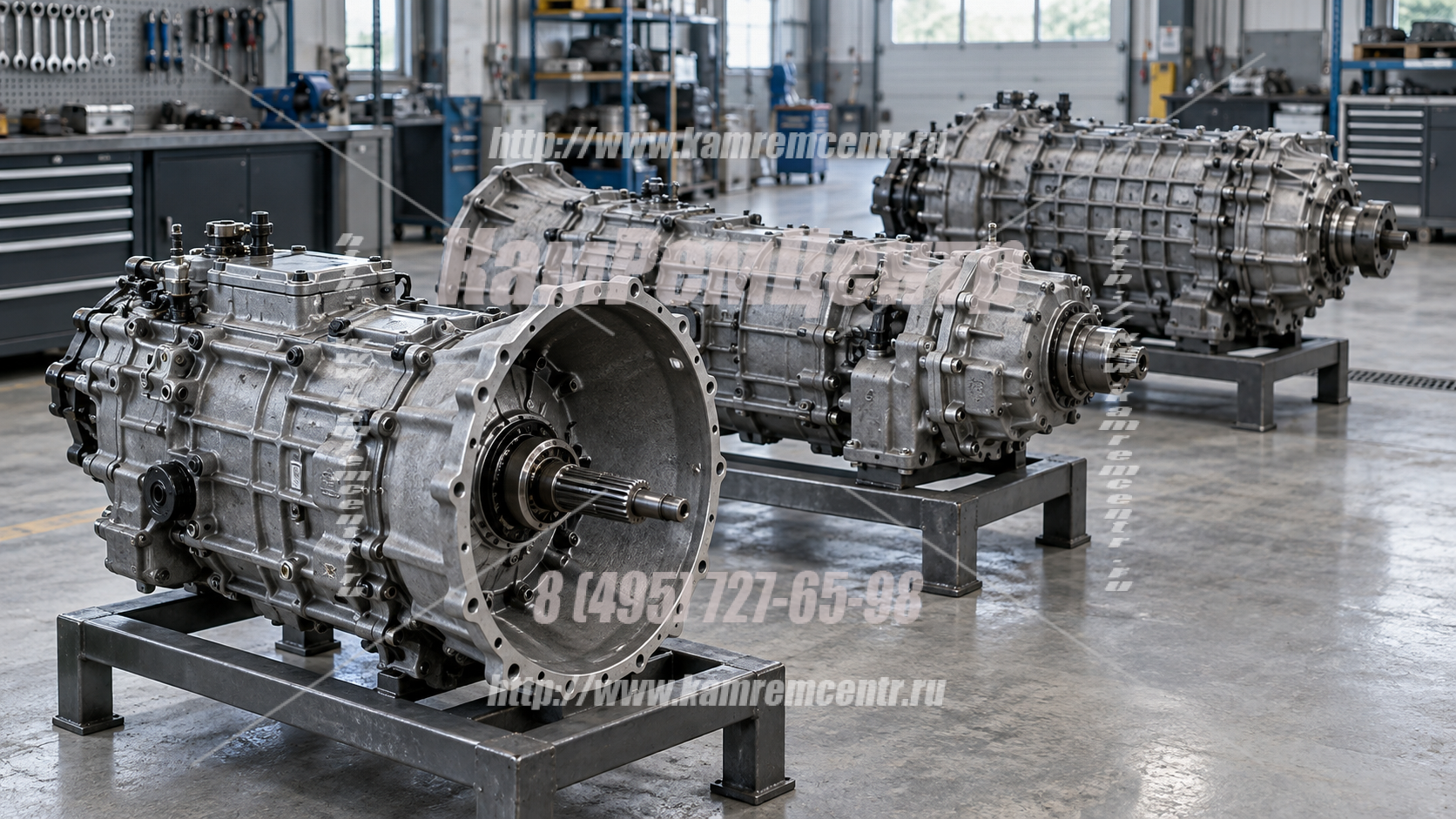

Модельный ряд КПП КАМАЗ: 14, 141, 142, 144, 15, 151, 152, 154, 161

За полвека выпуска Камский автозавод применял около десятка моделей коробок передач собственной разработки. Внешне многие из них похожи, часть узлов взаимозаменяема, часть — нет, а разница в цене на вторичном рынке значительная. Ошибка в определении модели приводит к неправильному подбору запчастей, лишним простоям и затратам.

Разберём весь ряд по порядку: чем отличаются семейства, что менялось от модели к модели, какие узлы взаимозаменяемы и как определить, что стоит на конкретной машине.

Общее устройство

Независимо от модели, коробка передач КАМАЗ построена по одной схеме.

Картер, в котором размещены ведущий, ведомый и промежуточный валы с подшипниками, зубчатыми колёсами и синхронизаторами. Блок зубчатых колёс задней передачи. Верхняя крышка с механизмом переключения передач.

У десятиступенчатых моделей к этому добавляется делитель — отдельный узел с собственным картером, установленный между сцеплением и основной коробкой, с пневматическим управлением.

При всей конструктивной простоте эти коробки отличаются высокой надёжностью. Своевременное обслуживание и правильная эксплуатация обеспечивают длительную службу без серьёзных вмешательств.

Два семейства

Весь модельный ряд делится на две группы, и это первое, что нужно понимать.

Семейство 14 — пятиступенчатые коробки без делителя. Проще, легче, дешевле, содержат меньше узлов, способных отказать. Пневматики делителя у них нет, а значит нет и связанных с ней зимних проблем.

Семейство 15 — десятиступенчатые коробки с делителем. Пять основных передач умножаются на две ступени делителя. Разрывы между ступенями вдвое меньше, двигатель после переключения остаётся в рабочем диапазоне оборотов, расход топлива ниже.

Отдельно стоят модели 151 и 161, применяемые на специальной и многоосной технике.

Пятиступенчатое семейство: 14, 141, 142, 144

Модель 14

Базовая коробка семейства. Ставилась на первые полноприводные вездеходы 4310 и 43101, а также на раннюю дорожную технику. Пять передач вперёд, делителя нет.

Встречается обозначение 14-100, соответствующее пятиступенчатому исполнению.

Модель 142

Усиленный вариант базовой модели: доработаны вал и синхронизаторы. Пришла на смену модели 14 и стала самой массовой пятиступенчатой коробкой в линейке.

Применяемость широкая: 4310, 43101, 5511, а в исполнениях под нормы Евро-1 и Евро-2 — также 43114, 53205, 55111, 53215 и 65115. Встречается и на автобусной технике.

Важное для подбора: модели 14 и 142 полностью взаимозаменяемы. Это заметно расширяет круг подходящих вариантов при поиске.

Модель 141

Исполнение пятиступенчатой коробки, применяемое на КАМАЗ-43501, на первых выпусках КАМАЗ-4308, а также в отдельном варианте на автомобилях Урал.

Модель 144

Ещё одно исполнение того же семейства. Встречается реже предыдущих, номенклатура по ней уже.

Десятиступенчатое семейство: 15, 152, 154

Модель 15

Первая коробка с делителем в линейке. Узнаётся по механизму переключения делителя старого образца — от крана управления отходит множество металлических трубок, эту картину невозможно спутать ни с чем.

Ставилась в начале серийного производства на машины шасси 5320: бортовой грузовик, самосвал, седельный тягач, сельскохозяйственный самосвал. Встречается обозначение 15-250, соответствующее десятиступенчатому исполнению.

Модель 152

Обновление модели 15, и изменений здесь больше, чем принято думать. Завод внёс следующие доработки.

Усилены шлицы первичного вала делителя, кареток и муфт синхронизаторов — за счёт увеличения высоты зубьев.

Упрощена пневматическая система управления делителем: применены пластмассовые воздухопроводы от крана управления, а два воздухопровода и коробка их крепления убраны вовсе. Именно поэтому 15 и 152 так легко различить визуально.

Исключено замковое устройство в шлицевом соединении между кареткой синхронизаторов четвёртой и пятой передач и вторичным валом — для повышения долговечности соединения.

Проведена работа по устранению самопроизвольного выключения четвёртой и пятой передач: увеличена высота зубьев муфт, изменена геометрия зубьев муфт каретки синхронизатора, муфт первичного вала и шестерни четвёртой передачи. Если у модели 15 эти шестерни имели утонение зуба порядка полутора градусов, то у 152 оно доведено до четырёх с половиной.

Применён более прочный подшипник.

Применяемость: 53205, 55111, 53215, 65115 и другие машины среднего и тяжёлого классов.

Модель 154

Дальнейшее развитие, и здесь речь идёт уже не о точечном усилении, а о переработке узлов и логики работы: улучшена работа синхронизаторов, стабильнее включение передач, лучше реализована работа делителя, изменена компоновка ряда узлов. В опоры первичного, вторичного и промежуточного валов введены конические подшипники, применён механизм переключения делителя нового образца.

Коробка выдерживает нагрузку от крутящего момента до 1100 Нм и считается негласным аналогом ZF 9S1310 — при отказе импортной коробки на её место можно поставить отечественную.

Применяемость: 43118, 4350, 43505, 5350, 65115, 53605, 43114.

Ключевое отличие от 152, которое важнее всех остальных: модели несовместимы по типу сцепления. Коробка 154 рассчитана под однодисковое сцепление, 152 — под двухдисковое. Комплект от одной к другой не подходит, и распространённое мнение, будто конструкции идентичны, ошибочно.

Модели 151 и 161

Эти обозначения встречаются реже и относятся к специальным исполнениям.

Модель 161 применяется на многоосных машинах 6350 и 6450, а также встречается в каталогах на модификациях 53501 с колёсной формулой 6х6. Номенклатура по ней узкая, сроки поставки редких позиций стоит выяснять заранее.

Модель 151 встречается в запросах и каталогах как отдельное исполнение семейства. При подборе по этому индексу проверка по номеру на агрегате обязательна: обозначения близких моделей легко путаются.

Сводная таблица модельного ряда

Тип сцепления: главный разделитель

Если запомнить из всей статьи только одно, то именно это.

Коробки семейства 15 компонуются с разным сцеплением. Модель 152 работает с двухдисковым сцеплением — исполнениями 142 или MZF. Модель 154 рассчитана под однодисковое сцепление MFZ-430.

Комплекты между ними не взаимозаменяемы. Типичная ситуация: коробку берут по объявлению, ориентируясь на модель и цену, а после доставки выясняется, что нужен другой картер сцепления, другая корзина и другой ведомый диск. Сумма доукомплектации съедает всю экономию, а машина стоит.

Поэтому тип сцепления выясняется до заказа, наравне с моделью коробки.

Что с чем взаимозаменяемо

Модели 14 и 142 взаимозаменяемы полностью.

Модели 15 и 152 взаимозаменяемы полностью.

Модели 152 и 154 не взаимозаменяемы из-за разного типа сцепления, хотя по передаточным числам и общей схеме близки.

Модель 154 взаимозаменяема с импортной девятиступенчатой ZF 9S1310 — с оговорками по сцеплению, приводу и карданной передаче.

Пятиступенчатые и десятиступенчатые коробки между собой не взаимозаменяемы: различаются длина, привод, крепления и требования к карданной передаче.

Как работает делитель и зачем он нужен

Поскольку наличие делителя — главный водораздел в модельном ряду, стоит пояснить, что он даёт.

Пятиступенчатая коробка на тяжёлом грузовике — компромисс. Разрывы между передачами получаются большими, и на загруженной машине двигатель после каждого переключения проваливается за пределы рабочего диапазона оборотов. Водитель либо теряет скорость на подъёме, либо вынужден работать сцеплением.

Делитель решает эту задачу. Это отдельный узел с собственным картером, установленный между сцеплением и основной коробкой. У него две ступени: прямая с передаточным числом единица и понижающая. Включение понижающей даёт промежуточную передачу между, скажем, третьей и четвёртой основной.

Управление пневматическое. На рычаге переключения стоит переключатель, которым водитель заранее выбирает ступень делителя, а фактическое переключение происходит в момент выжима сцепления. Логика неочевидна для новичков: положение переключателя само по себе ничего не меняет, пока не тронута педаль.

Схема переключения при этом различается в зависимости от условий. Для разгона по твёрдому покрытию применяется одна последовательность, для движения по пересечённой местности и участкам с плохой проходимостью — другая, с работой на нижних ступенях делителя в начале разгона. Смысл различия в том, что на бездорожье нужен запас тяги на каждой передаче, а на дороге — минимальные разрывы и экономичные обороты.

Как определить модель на машине

Порядок действий одинаков независимо от того, что предполагается найти.

Первое — табличка на картере с моделью и заводским номером. Основной и самый надёжный источник. Сверять нужно номер непосредственно на агрегате: если узел менялся раньше, документы на машину ничего не значат.

Второе — наличие делителя. Сразу отделяет пятиступенчатое семейство от десятиступенчатого.

Третье — механизм переключения делителя. Множество металлических трубок от крана управления означает модель 15. Пластмассовые воздухопроводы и упрощённая пневматика — 152. Компактный механизм нового образца — 154.

Четвёртое — тип сцепления. Отделяет 152 от 154 однозначно.

Пятое — наличие конических подшипников в опорах валов, что характерно для 154. Признак доступен только при разборке, зато исключает ошибку полностью.

Если хотя бы один признак противоречит остальным, узел, скорее всего, перебирали с использованием деталей от другой модели. В этом случае запчасти подбираются по факту, а не по табличке.

Почему модельный ряд менялся

Понимание логики развития помогает при выборе между поколениями на вторичном рынке.

Первая причина — рост нагрузок. За время выпуска мощность двигателей КАМАЗ выросла примерно вдвое: от 210 сил у атмосферного 740.10 до 440 у поздних версий. Коробка, спроектированная под первые моторы, под поздние уже не подходит по допустимому крутящему моменту.

Вторая — накопленный опыт эксплуатации. Значительная часть изменений от модели к модели устраняла конкретные проблемы, выявленные в работе: самовыключение передач, износ шлицев, недолговечность отдельных соединений. Это видно по характеру доработок при переходе от 15 к 152 — там не общее усиление, а точечное устранение известных дефектов.

Третья — упрощение и удешевление производства. Замена металлических воздухопроводов пластмассовыми и сокращение числа деталей пневмопривода снизили и стоимость, и число точек отказа.

Четвёртая — требования к комфорту водителя. Более поздние модели заметно легче в управлении, что на длинной смене влияет на утомляемость.

Практический вывод: при прочих равных более поздняя модель предпочтительнее, если она подходит по сцеплению и по допустимому моменту. Но «более поздняя» не значит «лучше во всём»: пятиступенчатая коробка на машине, которой не нужен широкий диапазон, останется более надёжным и дешёвым решением, чем десятиступенчатая.

Какую коробку выбирать при замене

Пятиступенчатая проще, дешевле в покупке и ремонте, надёжнее за счёт меньшего числа узлов, не имеет пневматики делителя. Для машины, работающей на коротких плечах, в основном порожней или с умеренной загрузкой, этого достаточно.

Десятиступенчатая даёт вдвое больше ступеней при том же диапазоне. Разгон гружёной машины ровнее, расход топлива ниже, двигатель работает в более благоприятном режиме. На технике, постоянно работающей с полной загрузкой или по тяжёлым дорогам, разница ощутима.

Обратный переход — с десятиступенчатой на пятиступенчатую ради экономии — распространённая ошибка. Экономия на узле оборачивается перерасходом топлива и повышенной нагрузкой на двигатель, поскольку на каждом переключении мотор выпадает из экономичного диапазона.

Если задача просто вернуть технику в работу, разумнее ставить узел того же исполнения, что стоял. Переход на другое семейство планируется отдельно, с учётом сцепления, привода, карданной передачи и бюджета.

Типичные неисправности по семействам

Набор проблем у пятиступенчатых и десятиступенчатых коробок различается, и это стоит учитывать при выборе.

Общие для всех моделей: вой и гул от износа подшипников или зубчатых пар, самопроизвольное выключение передачи из-за износа синхронизаторов, вилок и фиксаторов, тугое включение из-за разрегулированного привода или ведущего сцепления, течи масла через сальники и прокладки.

Характерные для десятиступенчатых: всё, что связано с делителем. Не включаются повышенные ступени — проверяют пневматику раньше самой коробки. Износ синхронизаторов делителя от неправильной манеры езды. Неисправности крана управления.

Отдельная историческая деталь: у модели 15 существовала проблема самопроизвольного выключения четвёртой и пятой передач, которую завод целенаправленно устранял при переходе к 152. Если такая неисправность проявляется на машине, это косвенно указывает на раннюю модель коробки.

Значительная часть отказов десятиступенчатых коробок вызвана не износом, а эксплуатацией. Делитель не рассчитан на то, чтобы им подрабатывали вместо основной коробки: попытки трогаться на понижающей ступени под полной загрузкой, переключение без полного выжима сцепления, движение с непрогретым маслом зимой выбивают синхронизаторы делителя быстрее, чем весь остальной узел вырабатывает ресурс.

Обслуживание, общее для всего ряда

Масло по регламенту и контроль уровня между заменами. Для десятиступенчатых моделей в картер входит порядка двенадцати литров, первая замена выполняется рано — после полутора тысяч километров, — затем по интервалу и не реже раза в год.

Чистый сапун. При забитой вентиляции давление в картере растёт и выдавливает масло через все уплотнения сразу.

Слив конденсата из пневмосистемы. Зимой замёрзшая влага в магистрали делителя — самая частая причина того, что повышенные ступени перестают включаться, и к состоянию коробки это отношения не имеет.

Регулировка привода переключения. Со временем в тягах появляются люфты, переключение становится тугим, и водитель начинает прикладывать усилие, разбивая механизм дальше.

Состояние сцепления. Ведущее сцепление не даёт первичному валу остановиться, и вся работа по синхронизации ложится на синхронизаторы.

Отдельно стоит помнить: пневматическая система управления делителем — устройство непростое, и к её обслуживанию имеет смысл привлекать подготовленный персонал, а не устранять неисправности подручными методами.
