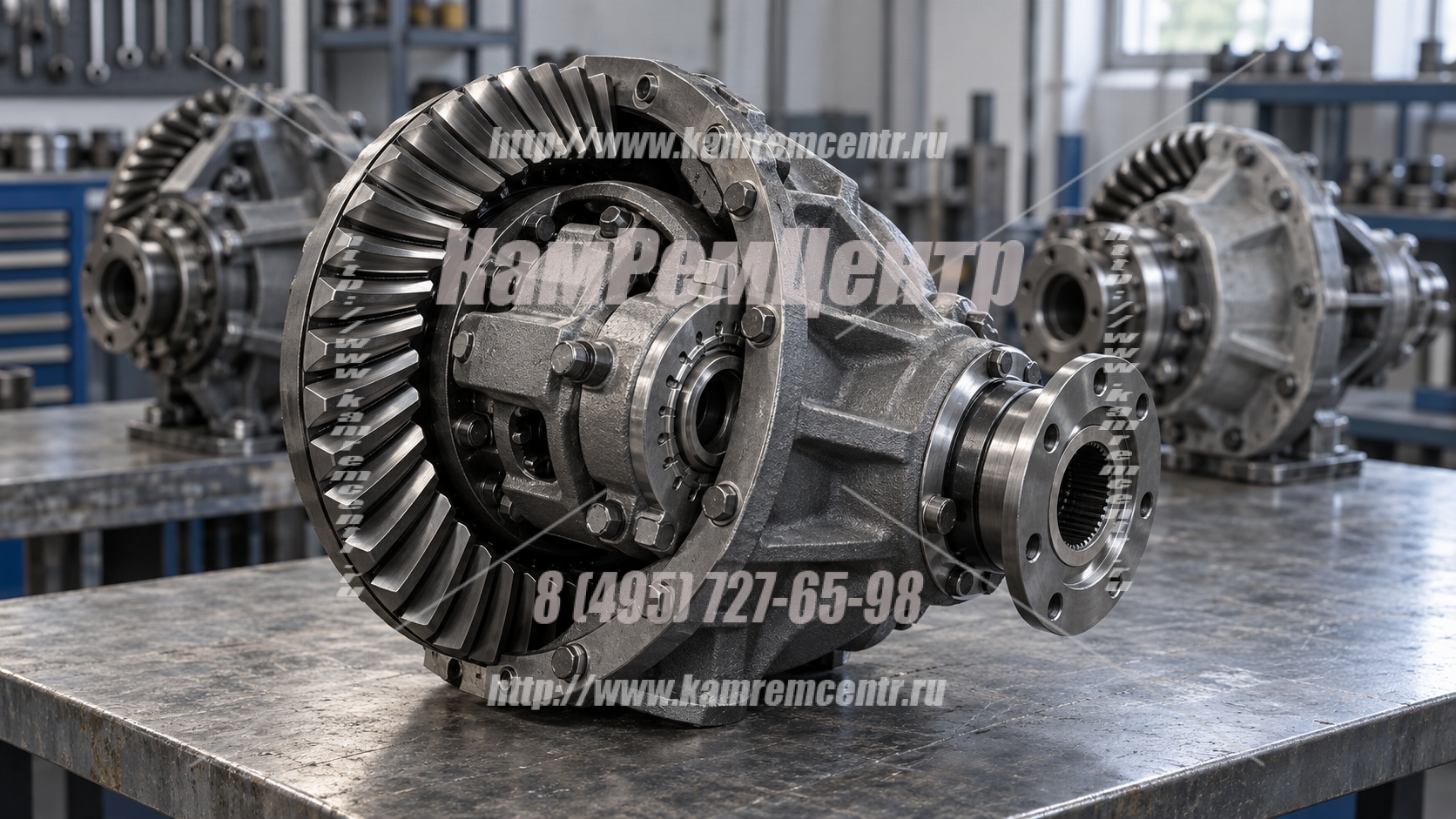

Редуктор КАМАЗ 43118, 65115 и 6520: применяемость и подбор по модели

Подобрать редуктор по модели грузовика можно только до определённого предела. Модель задаёт круг вероятных вариантов — обычно два-три передаточных числа, — а окончательный выбор делается по тому, что фактически стоит на машине. Причина в том, что одна и та же модель выпускалась в разных исполнениях: под разные условия работы, с разными надстройками и разной полной массой.

Тем не менее ориентир по моделям полезен: он сразу отсекает заведомо неподходящие варианты и помогает понять, чего ожидать. Разберём, какие редукторы применяются на основных современных моделях и на что смотреть при заказе.

Как связаны модель, назначение и передаточное число

Логика заводского подбора простая. Чем тяжелее условия работы и больше полная масса, тем выше требуется передаточное число главной передачи. Чем больше доля трассовой езды, тем ниже.

Отсюда закономерность: полноприводные машины получают тяговые пары, магистральные и дорожные — скоростные, самосвалы — промежуточные значения в зависимости от грузоподъёмности и характера работы.

Напомним ряд соответствий: 46 зубьев соответствуют передаточному числу 4,98; 47 зубьев — 5,43; 48 — 5,94; 49 — 6,53; 50 — 7,22. Помимо основного ряда встречаются исполнения на 35 зубьев с числом 5,11 и на 31 зуб с числом 6,58, применяемые на тяжёлых самосвалах, а также пары на 38 и 43 зуба для среднетоннажной техники.

Применяемость по моделям

КАМАЗ-43114 и 43118

Полноприводные трёхосные машины, работающие преимущественно на бездорожье и с полной загрузкой. Для них характерны тяговые пары — чаще всего редукторы на 49 зубьев с передаточным числом 6,53.

Особенность этих моделей в том, что ведущих мостов три, и передний редуктор здесь такая же расходная позиция, как средний и задний. Соответственно, при подборе речь идёт не о двух, а о трёх согласованных узлах.

Встречаются исполнения с механизмом блокировки. Наличие блокировки существенно влияет на цену и на номенклатуру, поэтому уточняется отдельно.

КАМАЗ-65115

Самый массовый самосвал в линейке и самая частая позиция при подборе редукторов. Здесь встречаются как минимум два варианта: на 46 зубьев с передаточным числом 4,98 и на 48 зубьев с числом 5,94.

Разброс объясняется назначением конкретной машины. Самосвал, работающий по дорогам с твёрдым покрытием на плечах средней дальности, комплектовался скоростной парой. Машина для тяжёлых условий и коротких плеч — более тяговой.

Практическое следствие: увидев объявление «редуктор на 65115», уточнять нужно число зубьев обязательно. Совпадение модели грузовика ничего не гарантирует.

КАМАЗ-65116, 65117, 53605

Бортовые машины, шасси и седельные тягачи этого семейства работают преимущественно по дорогам, поэтому для них характерны более скоростные пары. Конкретное исполнение определяется по машине.

КАМАЗ-65111

Полноприводный самосвал. Сочетание высокой полной массы и работы на грунтах требует тяговых передаточных чисел.

КАМАЗ-6520 и тяжёлые самосвалы

Здесь применяются исполнения, отличающиеся от основного ряда. На 6520 встречаются редукторы среднего и заднего мостов на 35 зубьев с механизмом блокировки — передаточное число 5,11. Такие же пары характерны для тяжёлых двадцатитонных самосвалов в целом.

Обозначение «с МКБ» в каталогах означает исполнение с механизмом блокировки. Узел без блокировки и с блокировкой — разные позиции, и заменять один другим нельзя.

Родственные модели 6522, 65222 и 65225 комплектуются близкими по характеру исполнениями.

КАМАЗ-43253 и 43255

Одномостовые среднетоннажные машины. Для 43253 характерен задний редуктор на 49 зубьев в исполнении с механизмом блокировки.

Семейство «Мустанг»: 4350, 5350, 53501, 4326

Полноприводная техника армейского происхождения с тремя ведущими мостами. Требования к тяге максимальные, отсюда самые «короткие» пары в линейке — вплоть до 50 зубьев с передаточным числом 7,22.

Многоосные: 6350, 63501, 6540

Четырёхосные шасси. Здесь ведущих мостов больше, и правило согласованности передаточных чисел распространяется на все из них. Номенклатура по этим моделям уже, а сроки поставки редких позиций стоит выяснять заранее.

Классика: 5320, 5410, 5511, 55102, 53212

Машины первых поколений, построенные на шасси 5320, — бортовой грузовик, седельный тягач, самосвал и сельскохозяйственный самосвал. В каталогах редукторы для них нередко идут одной группой, поскольку номенклатура пересекается.

Характер подбора здесь определяется назначением. Бортовые машины, тягачи и техника, работавшая по дорогам с твёрдым покрытием, комплектовались скоростными парами. Самосвалы получали более тяговые.

Практическая особенность этой техники в том, что она пережила больше всего замен. Машине сорок лет, мосты за это время меняли неоднократно, и заводская комплектация к моменту покупки не значит почти ничего. Считать зубья здесь нужно обязательно, причём на обоих мостах: именно на старых машинах чаще всего встречается ситуация с разными парами на среднем и заднем.

Вторая особенность — доступность. Номенклатура по этой группе широкая, детали производятся до сих пор, и найти нужное исполнение обычно проще, чем по современным моделям.

КАМАЗ-4310 и 43101

Полноприводные вездеходы, для которых характерны самые тяговые пары в линейке. Машина проектировалась под работу на бездорожье и с полной загрузкой, где важна тяга, а не максимальная скорость.

Ведущих мостов три, и правило согласованности передаточных чисел распространяется на все из них. Передний редуктор здесь такая же расходная позиция, как средний и задний, и стоит он дороже.

Отдельный момент для владельцев этой техники: если машина переведена с внедорожной работы на дорожную, штатная тяговая пара будет означать постоянный перекрут двигателя и повышенный расход. Смена передаточного числа в таком случае оправдана, но менять нужно все три моста сразу.

КАМАЗ-4308

Единственная в подборке одномостовая машина, и номенклатура у неё своя. Главные передачи здесь идут на 38 и 43 зуба — эти числа не входят в основной ряд, характерный для трёхосной техники.

Ведущий мост один, поэтому вопрос согласованности передаточных чисел между мостами не стоит вовсе. Это единственная модель в линейке, где редуктор можно менять поодиночке без оглядки на вторую пару.

Задний редуктор для этой модели встречается в исполнении с механизмом блокировки. Как и везде, узел с блокировкой и без неё — разные позиции.

КАМАЗ-5490 и 54901

Здесь ситуация принципиально иная, и привычная логика подбора не работает.

На магистральном тягаче 5490, построенном на компонентной базе Mercedes-Benz Axor, применяется ведущий мост Mercedes-Benz с гипоидным редуктором. Гипоидная главная передача — другая конструкция по сравнению с двойной передачей камазовских мостов, и номенклатура запчастей к ней собственная.

Практическое следствие: подбор «по числу зубьев» на этой машине неприменим, поиск ведётся по каталогу производителя моста. Это же означает, что и цены, и сроки поставки здесь отличаются от привычных по остальной линейке.

Модель 54901 поколения К5 — отдельная история со своей компонентной базой. При подборе агрегатов для неё ориентироваться на номенклатуру классических моделей нельзя.

Общий совет по этим двум машинам: до заказа стоит убедиться, что поставщик работает именно с их номенклатурой. Значительная часть предложений на рынке камазовских агрегатов эту технику не покрывает.

Сводная таблица

Таблица показывает наиболее характерные варианты. Она не заменяет проверку конкретной машины: встречаются экспортные исполнения, спецверсии и техника с заменёнными мостами.

Что означает МКБ и почему это важно

Сокращение обозначает механизм блокировки. В каталогах оно ставится рядом с числом зубьев и означает, что редуктор поставляется в исполнении с блокировкой дифференциала.

Практическая разница принципиальная. Узел с блокировкой имеет дополнительные детали — муфту, механизм привода, пневматические подводы, — и стоит дороже. Поставить редуктор без блокировки вместо узла с блокировкой технически возможно, но машина при этом лишится функции, критичной для работы на грунтах и в карьере. Обратная замена потребует ещё и элементов управления.

Поэтому при подборе указывается не только позиция и число зубьев, но и наличие блокировки. Три параметра вместо одного.

Особенность полноприводных машин: три моста вместо двух

На моделях 43114, 43118, 65111, 4350, 5350, 53501 и родственных им ведущими являются все три моста. Это меняет логику подбора сразу по нескольким пунктам.

Передний редуктор конструктивно отличается от среднего и заднего: его картер имеет геометрию, связанную с приводом управляемых колёс. Взаимозаменяемости с другими позициями нет даже при совпадающем передаточном числе.

Согласованность передаточных чисел требуется по всем трём мостам, а не только по среднему и заднему. Нарушение правила даёт циркулирующую мощность в трансмиссии и постоянную нагрузку на узлы даже при движении порожняком.

Стоимость комплекта, соответственно, выше: три узла вместо двух, причём передний и средний дороже заднего.

Почему у одной модели несколько вариантов

Вопрос закономерный: если завод проектировал машину под определённые задачи, откуда разброс?

Причина первая — комплектации под разные условия. Один и тот же самосвал продавался и для работы по дорогам с твёрдым покрытием, и для карьера. Первому нужна скоростная пара и экономия топлива на плече, второму — тяга и запас по нагрузке.

Причина вторая — длительность выпуска. Массовые модели производятся десятилетиями, за это время меняются двигатели, коробки передач и требования к машине в целом. Передаточные числа главной передачи согласуются со всей связкой, поэтому при смене мотора или коробки менялась и пара.

Причина третья — надстройки. Полная масса машины с самосвальным кузовом, с краном-манипулятором и с цистерной различается существенно, и подбор пары под каждый вариант свой.

Причина четвёртая — вторичный рынок. Мосты и редукторы за жизнь машины меняли, нередко на то, что было доступно. Поэтому даже точное знание заводской комплектации не гарантирует, что на конкретном экземпляре стоит именно она.

Из всех четырёх причин следует один вывод: справочник по моделям сужает круг поиска, но не отменяет проверку узла.

Как проверить, что стоит на машине

Порядок действий одинаков для всех моделей.

Первое — определить позицию узла. Второй фланец и проходной вал означают средний мост, особая геометрия картера под привод управляемых колёс — передний, простейшая конструкция без дополнительных фланцев — задний.

Второе — посчитать зубья ведомой цилиндрической шестерни. Через заливное отверстие или после снятия крышки картера главной передачи: мелом отмечают точку начала отсчёта и проворачивают передачу. Способ грубоватый, зато исключает догадки.

Третье — проверить маркировку. Код на картере или бирке соответствует передаточному числу: 498, 543, 594, 653, 722.

Четвёртое — установить, есть ли механизм блокировки. Пневматические подводы, камера или муфта блокировки видны при осмотре.

Пятое — сделать то же самое для второго и, на полноприводной машине, третьего моста. Передаточные числа должны совпадать.

Чего делать не стоит — подбирать по документам. Мосты и редукторы на технике с пробегом меняли многократно, часто без оформления, и запись в паспорте транспортного средства о фактической комплектации не говорит ничего.

Признаки, что редуктору нужно внимание

Прежде чем подбирать замену, стоит убедиться, что проблема действительно в главной передаче. Часть симптомов, которые списывают на редуктор, имеет другие причины.

Вой на определённой скорости, меняющийся при разгоне и торможении двигателем, — характерный признак износа зацепления или неверного преднатяга подшипников. Если звук одинаков в режиме тяги и наката, источник может быть и в подшипниках ступиц, и в карданной передаче.

Стук при трогании и смене режима. Выработка шлицев, увеличенные зазоры, износ дифференциала. Но точно такой же стук дают изношенные крестовины карданов и разбитые шарниры реактивных штанг, поэтому проверять нужно всю линию.

Металлическая стружка на магнитной пробке. Мелкая пыль в пределах нормы для узла с пробегом, крупная стружка означает разрушение зубьев или подшипников — и дальше ехать нельзя.

Повышенный нагрев картера. Прямо указывает на работу пары с перегрузкой либо на недостаток масла. Часто списывают на жаркую погоду, хотя причина в другом.

Отказ блокировки. Проверяют сначала пневматику — давление, кран или клапан управления, магистрали, влагу в системе. Зимой замёрзший конденсат лидирует среди причин с большим отрывом, и к состоянию редуктора это отношения не имеет.

Течь масла. Сальники, прокладка фланца, забитый сапун. Последнее особенно коварно: при перекрытой вентиляции давление в картере растёт и выдавливает масло через все уплотнения сразу, после чего уровень падает лавинообразно и узел работает всухую.

Типичные ошибки при подборе по модели

Заказ «редуктора на 65115» без указания числа зубьев. Модель допускает несколько вариантов, и вероятность попасть в нужный — примерно один к двум.

Покупка заднего редуктора вместо среднего при совпадающем передаточном числе. Задний узел не имеет ни проходного вала, ни межосевого дифференциала.

Игнорирование блокировки. Узел приходит, встаёт на место, а функция теряется.

Замена одного редуктора без проверки остальных. Даже если вторая пара внешне цела, после работы в неравных условиях её износ обычно больше, чем предполагали.

Подбор по модели грузовика на технике, где мосты уже менялись. Самая коварная ситуация: всё сделано по справочнику, а на машине стоит другое.

Выбор передаточного числа «как было» без учёта того, как машина работает сейчас. Техника, переведённая с карьера на трассу или наоборот, нередко требует другой пары, чем стояла изначально.

Что уточнить при заказе

Модель грузовика — как отправную точку, не как основание.

Позиция: передний, средний или задний.

Число зубьев ведомой и ведущей шестерён либо передаточное число.

Наличие и тип механизма блокировки.

Полноприводная машина или нет: мосты этих групп отличаются конструкцией картеров и главных передач.

Состояние узла — новый или после капитального ремонта. Для восстановленных выясняется, менялись ли подшипники комплектом, как выставлялись преднатяг и пятно контакта зубьев, проходил ли редуктор проверку под нагрузкой.

Комплектность: идёт ли узел с крепёжом, прокладками и сальниками или их нужно докупать отдельно.

Условия гарантии — письменно, с указанием срока и порядка действий при отказе.

Стоит ли менять передаточное число под новые задачи

Ситуация встречается регулярно: машину купили с рук или перевели на другую работу, и штатная пара под неё не подходит.

Признаки, что передаточное число не соответствует задаче. На рабочей скорости двигатель постоянно выходит за экономичный диапазон оборотов — либо крутится слишком высоко, либо, наоборот, работает внатяг. Расход топлива заметно выше ожидаемого. Водитель на трассе не может выйти на нормальную скорость, либо на подъёмах вынужден постоянно работать сцеплением.

Смена пары в таких случаях оправданна, но выполняется с оговорками.

Менять нужно все ведущие мосты одновременно. Правило одинаковых передаточных чисел действует безусловно, и половинчатое решение хуже, чем ничего.

Изменится показание спидометра — привод потребует корректировки, иначе показания приборов и данные тахографа перестанут соответствовать действительности.

Стоит проверить согласованность с коробкой передач. Связка «двигатель — коробка — главная передача» работает как единое целое: смена одного звена без учёта остальных даёт непредсказуемый результат. Например, короткая пара в сочетании с пятиступенчатой коробкой на трассе означает постоянную работу двигателя на высоких оборотах без возможности это компенсировать.

И нужно понимать, что комплект из двух-трёх редукторов — это существенные затраты. Иногда дешевле изменить характер использования машины, чем перебирать трансмиссию под него.

Сроки и наличие

Отдельный практический момент, который влияет на выбор не меньше цены.

По массовым моделям — 43118, 65115, 6520 — номенклатура на складах широкая, и подобрать нужное исполнение обычно можно сразу. По редким позициям, особенно по многоосным шасси и передним редукторам полноприводных машин, наличие бывает точечным.

Для техники, простой которой стоит дорого, имеет смысл уточнять срок поставки до того, как машина встанет в ремонт, а не после разборки моста. Разница между «в наличии» и «под заказ» здесь может измеряться неделями.
