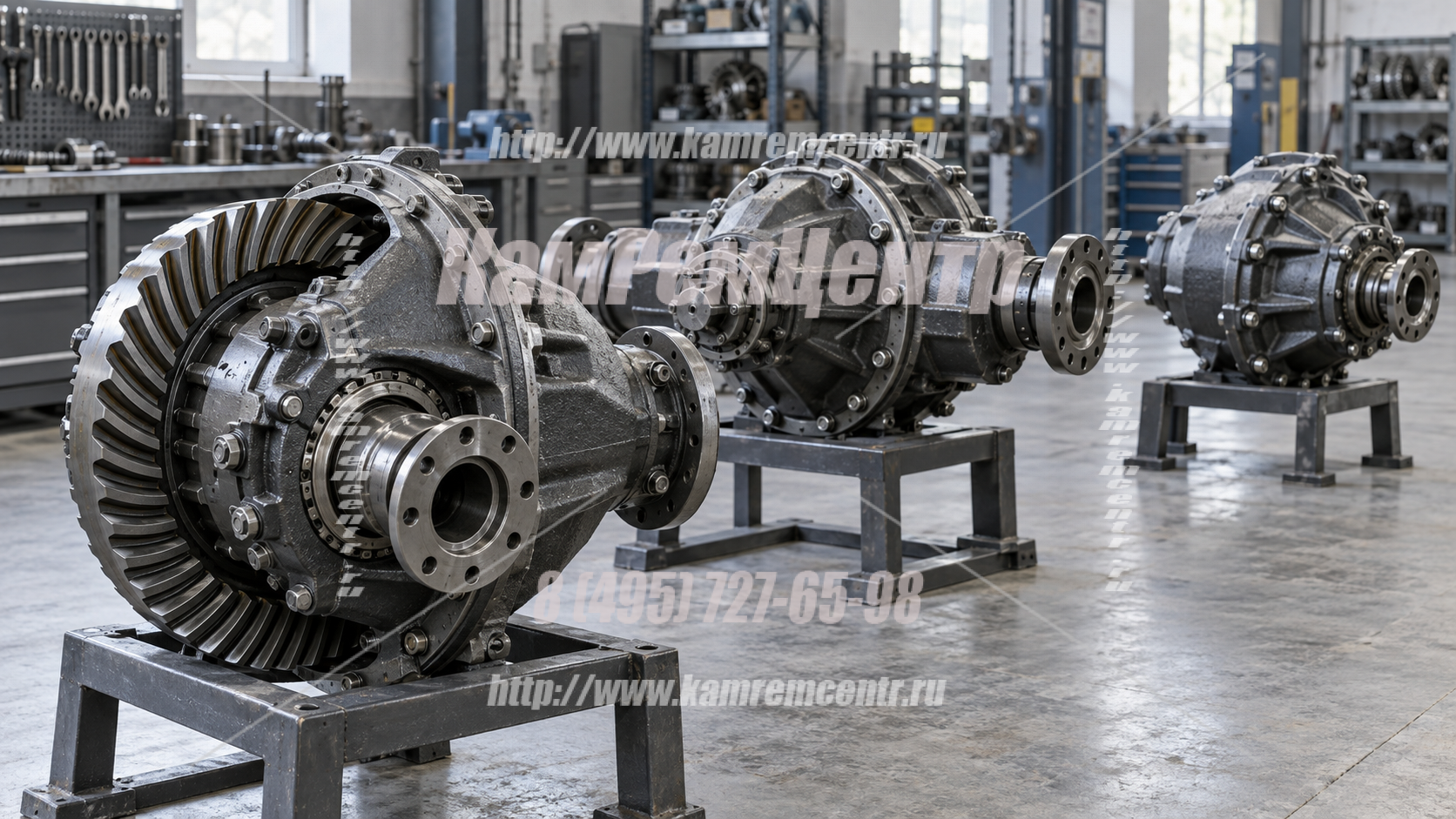

Редуктор моста КАМАЗ: передний, средний и задний — устройство и отличия

Три редуктора на трёхосной машине выглядят похоже и часто продаются в одном разделе каталога, но это разные узлы с разной конструкцией и разной ценой. Средний сложнее и дороже заднего, передний устроен по-своему и ставится только на полноприводную технику. Перепутать их при заказе легко, а обнаруживается ошибка обычно уже под машиной.

Разберём, как устроен ведущий мост КАМАЗ, чем различаются редукторы по позициям, зачем нужны блокировки и на что смотреть при подборе.

Какие мосты бывают

Классификация простая и зависит от колёсной формулы.

У полноприводных автомобилей ведущими являются три моста: передний, промежуточный (он же средний) и задний.

У неполноприводных ведущих два: промежуточный и задний. Передняя ось у таких машин управляемая, но не ведущая.

Задние и промежуточные мосты устанавливаются как на полноприводные, так и на неполноприводные автомобили — с колёсными формулами 4х2, 6х4 и 8х4. При этом мосты полноприводных и неполноприводных машин отличаются конструкцией картеров и главных передач, поэтому взаимозаменяемость между ними не абсолютная.

Общее устройство ведущего моста

Независимо от позиции, ведущий мост включает одни и те же основные узлы.

Картер моста — несущая конструкция, воспринимающая нагрузку от массы машины и реактивные усилия. Внутри размещаются агрегаты трансмиссии.

Главная передача — преобразует крутящий момент, поступающий от карданного вала, и передаёт его на полуоси. На КАМАЗ она двухступенчатая, то есть состоит из двух пар шестерён: конической и цилиндрической.

Межколёсный дифференциал — распределяет момент между правым и левым колёсами, позволяя им вращаться с разной скоростью в поворотах. По конструкции конический, симметричный.

Полуоси — передают момент от дифференциала к ступицам. На КАМАЗ они разгруженные: изгибающие нагрузки от массы машины воспринимает картер и ступичные подшипники, а полуось работает только на кручение. Решение надёжное и характерное для тяжёлых грузовиков.

Ступицы с подшипниками и тормозные механизмы, закреплённые на картере.

Как устроены картеры

Картеры промежуточного и заднего мостов сварные, изготавливаются из стальных штампованных балок. К балке привариваются фланцы для крепления картера главной передачи и суппортов тормозных механизмов, цапфы ступиц колёс, кронштейны крепления реактивных штанг и опоры рессор.

Из этого следует практический вывод: картер моста и редуктор — разные вещи. Редуктор, то есть картер главной передачи со всей начинкой, крепится к балке моста на фланце и снимается отдельно. Поэтому при износе зубчатых пар меняют именно редуктор, а не мост в сборе — это существенно дешевле.

Средний мост: самый сложный из трёх

Отличительная особенность среднего моста — проходная конструкция. Момент здесь не заканчивается: через мост он передаётся дальше, на задний. Соответственно, в конструкции появляется дополнительный узел, которого нет ни у заднего, ни у переднего моста.

Этот узел — межосевой дифференциал. Он распределяет крутящий момент между средним и задним мостами, позволяя им вращаться несинхронно, когда это необходимо. По конструкции конический, симметричный, блокируемый. Корпус состоит из двух чашек, соединённых болтами, внутри размещён дифференциальный механизм.

Именно межосевой дифференциал делает средний редуктор дороже заднего и является самым уязвимым местом всего узла. Нагрузки на него приходятся значительные, и из строя он выходит чаще остальных элементов трансмиссии.

Практическое следствие для подбора: средний редуктор не заменяется задним, даже если передаточное число совпадает. Задний узел просто не имеет ни проходного вала, ни межосевого дифференциала.

Задний мост: самый простой

Задний редуктор непроходной. Момент на нём заканчивается, дополнительных узлов в конструкции нет — только главная передача, межколёсный дифференциал и полуоси.

Отсюда меньшая стоимость и меньшее число возможных неисправностей. При этом передаточное число у заднего редуктора обязано совпадать со средним, о чём подробнее ниже.

Передний мост: ведущий и управляемый одновременно

Здесь всё зависит от типа машины. У обычных, неполноприводных моделей передний мост только управляемый — ведущим он не является, редуктора в нём нет.

У полноприводных машин передний мост ведущий и управляемый одновременно, и это самая конструктивно сложная позиция. К обычному набору узлов добавляются элементы, обеспечивающие передачу момента на колёса, которые при этом поворачиваются. Картер имеет свою геометрию, связанную с приводом управляемых колёс.

Именно поэтому передний редуктор не взаимозаменяем ни с задним, ни со средним, даже при совпадающем передаточном числе.

Главная передача и передаточные числа

Передаточное число главной передачи подбирается в зависимости от назначения автомобиля и условий эксплуатации. Основной ряд на технике КАМАЗ — 4,98; 5,43; 5,94; 6,53 и 7,22.

В обиходе редукторы называют не по передаточному числу, а по количеству зубьев ведомой цилиндрической шестерни: 46, 47, 48, 49 и 50 соответственно. Соответствие жёсткое, и по числу зубьев модель определяется однозначно.

Чем выше передаточное число, тем больше момент на колёсах и ниже максимальная скорость при тех же оборотах двигателя. Скоростные пары идут на тягачи и дорожную технику, тяговые — на полноприводные машины и технику, работающую с постоянным перегрузом.

Ключевое правило: одинаковые передаточные числа на всех ведущих мостах

Средний и задний мосты жёстко связаны карданной передачей. Если передаточные числа у них различаются, колёса стремятся вращаться с разной скоростью, а разорвать эту связь трансмиссия не может. В результате возникает циркулирующая мощность: узлы нагружаются постоянно, даже при движении порожняком по ровной дороге.

Последствия — перегрев масла, ускоренный износ зубчатых пар, разрушение подшипников, в тяжёлых случаях обрыв полуоси или карданного вала. Проявляется это не сразу, и связь между поломкой и неверно подобранным редуктором владелец обычно не устанавливает.

На полноприводных машинах правило распространяется и на передний мост.

Отсюда практика: редукторы берут парой, а перед заказом число зубьев считают физически, а не по документам. Мосты за жизнь машины меняли многократно, часто без оформления.

Блокировки: зачем и как ими пользоваться

На технике КАМАЗ применяются два типа блокировок, и путать их не стоит.

Блокировка межосевого дифференциала

Жёстко соединяет средний и задний мосты, заставляя их вращаться синхронно. Нужна, когда одна из осей теряет сцепление с грунтом: без блокировки весь момент уходит на буксующее колесо.

Управление на разных поколениях техники реализовано по-разному. На части машин механизм блокировки мембранного типа с дистанционным управлением пневматическим краном. На других — электропневматическое управление: включение и выключение кнопкой в кабине, а муфта блокировки внутри моста приводится в действие сжатым воздухом.

Блокировка межколёсного дифференциала

Соединяет колёса одного моста. Встречается в исполнениях редукторов, обозначаемых в каталогах отдельно. Повышает проходимость ещё сильнее, но и нагружает трансмиссию сильнее.

Правило пользования

Блокировка включается перед сложным участком и выключается сразу после него. Езда с постоянно заблокированным дифференциалом по твёрдому покрытию нагружает трансмиссию циркулирующей мощностью — тем же механизмом, что и разные передаточные числа на мостах. Это разрушает узлы быстрее любого бездорожья, и нарушают это правило регулярно.

Сравнение трёх позиций

Как определить, какой редуктор перед вами

Ситуация типичная: узел куплен с рук или лежит на складе, а бирки нет. Определить позицию можно по конструктивным признакам.

Наличие проходного вала и фланца на противоположной стороне картера главной передачи — однозначный признак среднего моста. У заднего редуктора момент заканчивается, второго фланца нет.

Наличие межосевого дифференциала — тоже средний мост. Узел размещён в корпусе из двух чашек, соединённых болтами, и виден при снятии крышки.

Элементы механизма блокировки, пневматические подводы, камера или муфта блокировки — средний мост в исполнении с блокировкой.

Особая геометрия картера, связанная с приводом управляемых колёс, — передний мост полноприводной машины.

Простейшая конструкция без дополнительных фланцев и узлов — задний редуктор.

Число зубьев считают отдельно, через заливное отверстие или после снятия крышки, а полученное значение сверяют с тем, что стоит на машине. Маркировка на картере или бирке, если она сохранилась, содержит код передаточного числа — 498, 543, 594, 653 или 722.

Типичные неисправности

Симптомы у всех трёх редукторов схожи, но причины и стоимость устранения различаются.

Вой на определённой скорости, меняющийся при разгоне и торможении двигателем. Разный характер звука в режиме тяги и наката указывает на неверный преднатяг подшипников или износ зацепления.

Стук при трогании и смене режима. Выработка шлицев, увеличенные зазоры в зацеплении, износ дифференциала.

Металлическая стружка на магнитной пробке при замене масла. Крупная стружка означает разрушение зубьев или подшипников.

Повышенный нагрев картера. Прямо указывает на работу пары с перегрузкой или на недостаток масла.

Отказ блокировки. Прежде чем разбирать мост, проверяют пневматику: давление в контуре, кран или клапан управления, целостность магистралей, наличие влаги. Зимой замёрзший конденсат — самая частая причина, и к самому мосту она отношения не имеет.

Отдельно по среднему мосту: выход из строя межосевого дифференциала. Узел нагружен сильнее прочих и в перечне отказов трансмиссии занимает одно из первых мест.

Обслуживание

Требования короткие, но выполнять их нужно регулярно.

Масло нужного класса и вязкости, замена по регламенту. В мостах оно работает в тяжёлых условиях: высокие контактные давления, нагрев, отсутствие фильтрации.

Контроль уровня между заменами. Падение уровня почти всегда означает течь, а работа с недоливом убивает подшипники и зубчатые пары быстрее любых нагрузок.

Чистый сапун. Забитая вентиляция картера поднимает внутреннее давление, и масло выдавливается через сальники.

Состояние сальников и стыков — течь устраняется сразу.

Контроль перегруза. Работа с превышением расчётной массы — основная причина преждевременного выхода главной передачи из строя, и никакое обслуживание этого не компенсирует.

Ремонт или замена редуктора в сборе

Когда дефектовка показывает износ, встаёт выбор между восстановлением своего узла и покупкой готового.

В пользу ремонта говорит локальный характер повреждений: изношенные подшипники при целых зубчатых парах, потёкшие сальники, забитый сапун, неисправность пневматики блокировки. Всё это устраняется штатно и недорого.

В пользу замены — износ или разрушение зацепления, повреждение картера главной передачи, разбитые посадочные места подшипников, выход из строя межосевого дифференциала с сопутствующими повреждениями.

Ключевой момент, который недооценивают: восстановление главной передачи требует не только деталей, но и правильной регулировки. Преднатяг подшипников и пятно контакта зубьев выставляются по методике и проверяются по отпечатку краски. Регулировка, выполненная на глаз, даёт вой и повторный выход узла из строя через несколько тысяч километров — а работа при этом уже оплачена.

Именно поэтому на коммерческой технике распространена замена редуктора в сборе: готовый узел приходит с выставленными зазорами и проверенным зацеплением, машина возвращается в работу за день, а разборка снятого идёт уже без спешки.

Отдельно стоит помнить про правило одинаковых пар: если меняется редуктор на одном мосту, состояние второго проверяется обязательно, даже если внешне он цел.

Подбор: что уточнить перед заказом

Позиция — передний, средний или задний. Определяется конструктивно, а не только передаточным числом.

Число зубьев и передаточное число, сверенные с фактически установленными на всех ведущих мостах.

Наличие блокировки и её тип. Исполнения с механизмом блокировки и без него — разные позиции каталога.

Тип машины: полноприводная или нет. Мосты этих групп отличаются конструкцией картеров и главных передач.

Состояние узла — новый или после капитального ремонта. Для восстановленных выясняется, менялись ли подшипники комплектом, как выставлялись преднатяг и пятно контакта зубьев, проверялся ли редуктор под нагрузкой.

Гарантия — письменно, с указанием срока и порядка действий при отказе.

Что меняется вместе с редуктором

При замене узла список сопутствующих позиций почти всегда один и тот же, и собрать его лучше до заказа.

Прокладка под фланец крепления редуктора к балке моста, сальники, уплотнения, крепёж.

Масло нужного класса и в нужном объёме. Заливается сразу после установки, до первого движения.

Состояние полуосей и их шлицев. Работавшая с износом пара часто оставляет след и на смежных деталях, а разбитые шлицы полуоси быстро добьют новый дифференциал.

Крестовины и подвесной подшипник карданной передачи. На трёхосной машине карданов несколько, и проверять нужно всю линию.

Реактивные штанги и их шарниры. Изношенные штанги меняют положение моста относительно рамы, что сказывается на углах работы карданной передачи и на нагрузке на редуктор.

Ступичные подшипники и сальники ступиц — проверяются заодно, поскольку мост всё равно частично разобран.

Вторая пара, если меняется редуктор на одном мосту.

Отдельный случай: мосты импортного производства

На магистральном тягаче КАМАЗ-5490, построенном на компонентной базе Mercedes-Benz Axor, применяется ведущий мост Mercedes-Benz с гипоидным редуктором. Это принципиально другая конструкция, и запчасти к ней подбираются по собственной номенклатуре, отдельно от общей камазовской.

Для владельца это означает, что привычная логика подбора «по числу зубьев» здесь не работает, а поиск деталей ведётся по каталогу производителя моста.
